直流高压爆发器简介 ----Product introduction
武汉尊时凯龙电力是直流高压爆发器厂家，，，，，，，生产的ZGF系列直流高压爆发器（简称：直高发）是凭证新的中国电力行业标准DL/T848.1-2004《直流高压爆发器通用手艺条件》设计制造的新一代便携式直流高压爆发器 。。。。。。 。。ZGF直流高压爆发器主要适用于电力部分、工矿、冶金、钢铁等企业动力部分对氧化锌避雷器、电力电缆、变压器、发电机等高压电气装备举行直流耐压试验 。。。。。。 。。
直流高压爆发器参数 ----Technical parameter
| 规格 手艺参数 |
60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
| 额定电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 |
| 额定电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
| 额定功率(W) | 120 | 180 | 300 | 120 | 240 | 600 |
| 机箱重量(kg) | 8 | 8 | 8 | 8 | 8 | 8 |
| 倍压重量(kg) | 4 | 4 | 5 | 6 | 6 | 8 |
| 倍压高度(mm) | 440 | 440 | 440 | 535 | 535 | 535 |
| 电压丈量精度 | 数显表 ±(1.0%读数±2个字) | |||||
| 电流丈量精度 | 数显表 ±(1.0%读数±2个字) | |||||
| 波纹系数 | ≤1% | |||||
| 电压稳固度 | 随机波动，，，，，，，电源电压转变±10%时≤1% | |||||
| 过载能力 | 空载电压可凌驾额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 |
|||||
| 电源 | 单相交流50HZ 220V±10% | |||||
| 事情方法 | 中止使用 | |||||
| 一次一连时间最长为10分钟 | ||||||
| 事情情形 | 温度： 0~40℃ | |||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
| 海拔高度：1500米以下 | ||||||
| 结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
| 空气绝缘、无走漏之虑 | ||||||
| 操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1.0%） 最适合氧化锌避雷器试验 |
|||||
| 过压；；；； ；そ幽刹χ茫，，，，，一目了然 | ||||||
| 机箱倍压安排一个铝合金箱,整机一手可提 | ||||||
2、分体机
| 规格 手艺参数 |
200/2 | 200/3 | 200/5 | 300/5 | 400/2 | 400/5 |
| 额定电压(kV) | 200 | 200 | 200 | 300 | 400 | 400 |
| 额定电流(mA) | 2 | 3 | 5 | 5 | 2 | 5 |
| 额定功率(W) | 400 | 600 | 1000 | 1500 | 800 | 2000 |
| 机箱重量(kg) | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 |
| 倍压重量(kg) | 7.9 | 7.9 | 8.3 | 11 | 19.5 | 20 |
| 倍压高度(mm) | 970 | 970 | 970 | 1600 | 2100 | 2100 |
| 电压丈量精度 | 数显表 ±(1.5%读数±2个字) | |||||
| 电流丈量精度 | 数显表 ±(1.5%读数±2个字) | |||||
| 波纹系数 | ≤2% | |||||
| 电压稳固度 | 随机波动，，，，，，，电源电压转变±10%时≤1% | |||||
| 过载能力 | 空载电压可凌驾额定电压10%使用十分钟 最大充电电流为1.25倍额定电流 |
|||||
| 电源 | 单相交流50HZ 220V±10% | |||||
| 事情方法 | 中止使用 | |||||
| 一次一连时间最长为10分钟 | ||||||
| 事情情形 | 温度：-10~40℃ | |||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
| 海拔高度：1500米以下 | ||||||
| 带电容 负荷能力 |
被试品电容量无限制 | |||||
| 可用1.5倍的额定电流充电 | ||||||
| 结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
| 空气绝缘、无走漏之虑 | ||||||
| 操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤3%） 最适合氧化锌避雷器试验 |
|||||
| 过压；；；； ；そ幽刹χ茫，，，，，一目了然 | ||||||
| 立卧两用型国际标准机箱，，，，，，，利便现场 | ||||||
直流高压爆发器功效 ----Product features
1、机箱接纳铝合金机箱 。。。。。。 。。
2、接纳中频倍压电路，，，，，，，应用PWM脉宽调制手艺和大功率IGBT器件 。。。。。。 。。
3、接纳电压大反 。。。。。。 。。，，，，，输出电压稳固度高，，，，，，，纹波系数≤1% 。。。。。。 。。
4、全量程平滑调压，，，，，，，电压调理细度好调理精度≤0.5%，，，，，，，稳固度≤1%，，，，，，，电压电流误差±（1.0%±2个字），，，，，，，电流误差±（1.0%±2个字） 。。。。。。 。。
5、直流高压爆发器升压电位器零起升压 。。。。。。 。。
6、0.75UDC1mA功效按钮，，，，，，，利便氧化锌避雷器试验，，，，，，，精度±（1.0%±2个字） 。。。。。。 。。
7、过压；；；； ；そ幽砂温肷瓒ǎ，，，，，一目了然，，，，，，，误差±1% 。。。。。。 。。
8、倍压接纳新型质料，，，，，，，轻盈、结实 。。。。。。 。。外表涂特种绝缘质料，，，，，，，电气性能好，，，，，，，防潮能力强 。。。。。。 。。
9、产品切合DL/T848.1-2004手艺要求，，，，，，，并经电力部电气装备质量检测测试中心型式试验，，，，，，，严酷执行企标出厂

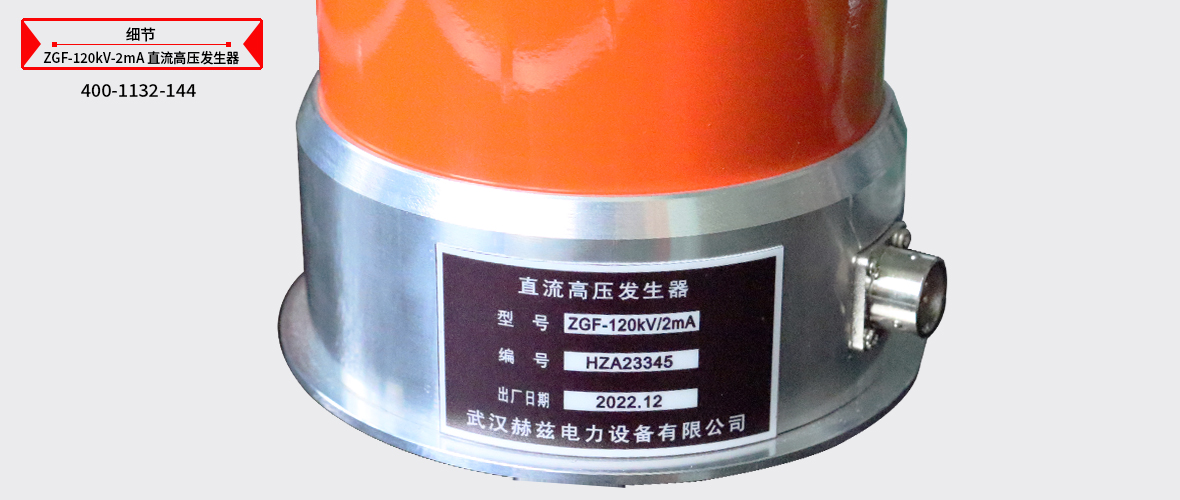

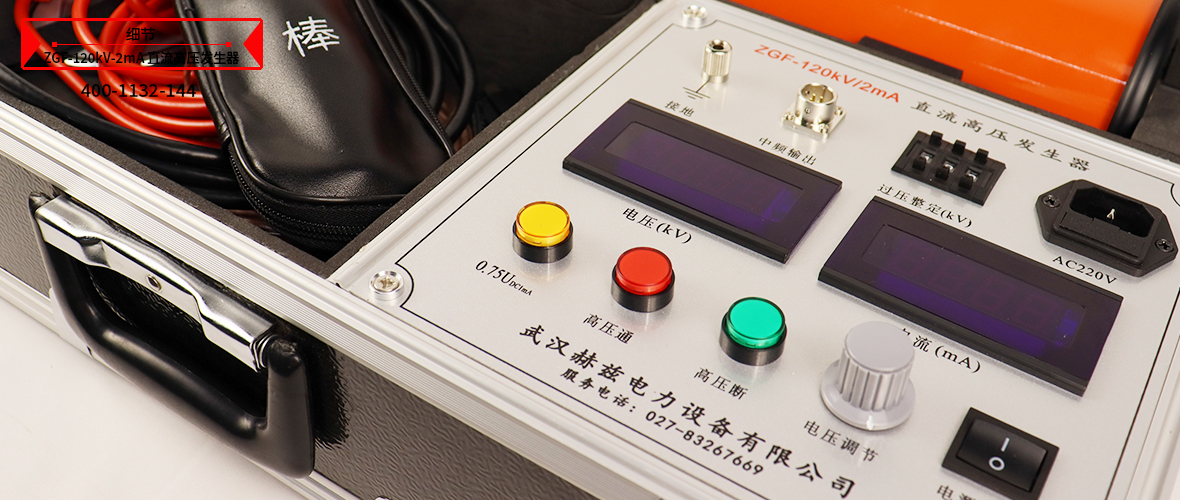

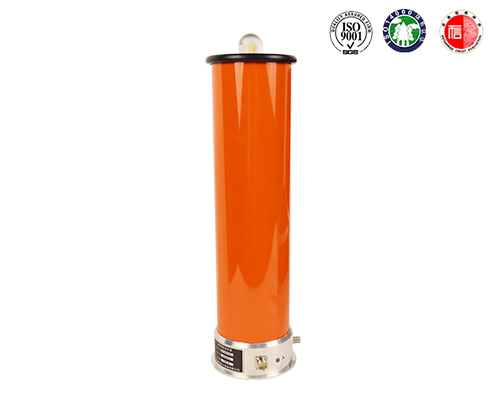

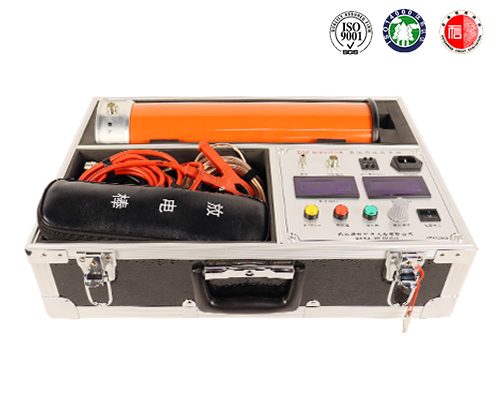

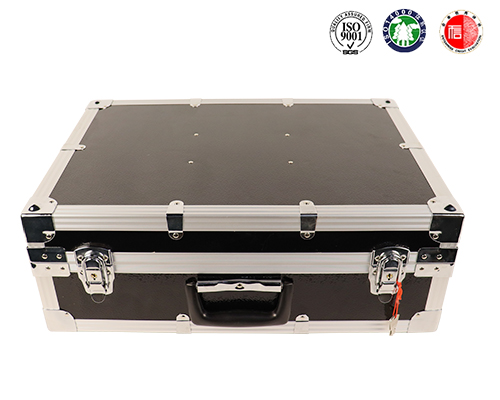

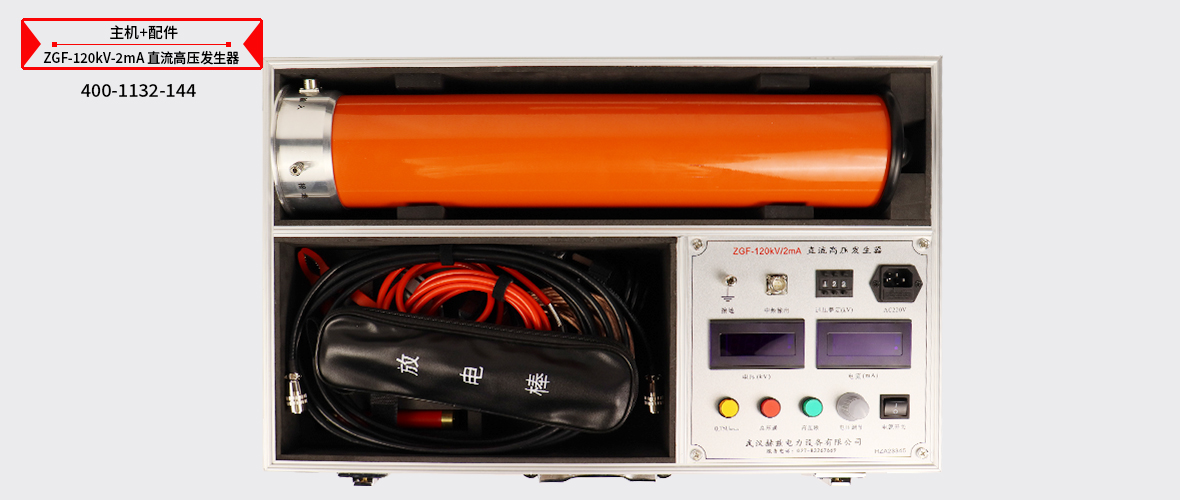

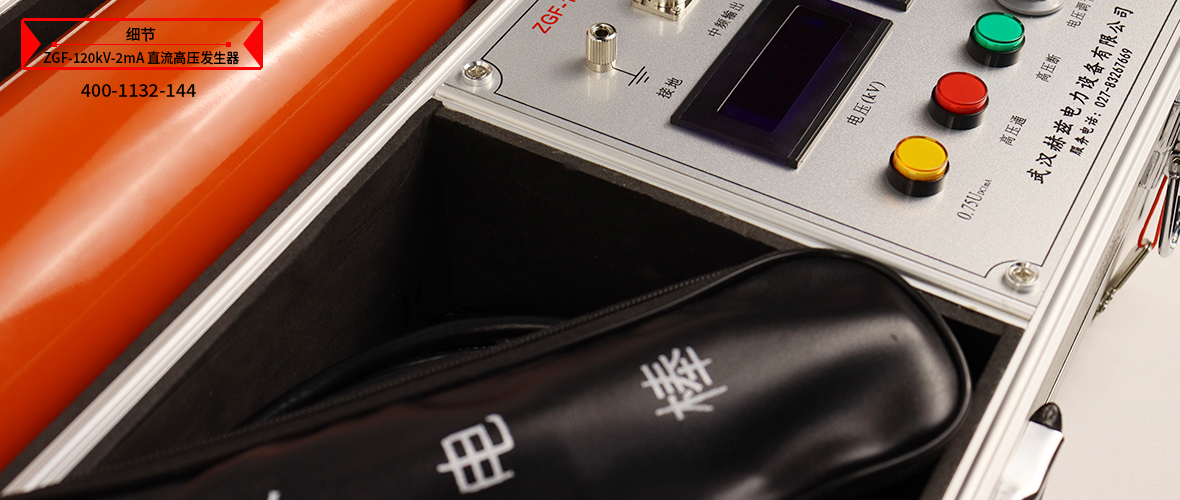

直流高压爆发器图片 ----Picture display
直流高压爆发器附件配件 --------Accessories
本产品ZGF-120kV-2mA直流高压爆发器表详细清单请以说明书或代销条约为准
注 ; 尊时凯龙产品外观以现实产品为准，，，，，，，手艺参数和型号若有变换，，，，，，，恕不另行通知
配件
放电帮
测试线
测试线
