多倍频感应耐压测试仪简介 ----Product introduction
互感器的感应耐压试验是包管产品质量切合国家标准的一项主要试验。。。。。。。。变压器绕组的匝间，，，，，层间，，，，，段间及相间的纵绝缘感应耐压试验，，，，，则是变压器绝缘试验中的主要项目。。。。。。。。纵绝缘试验需要通过倍频电源装置，，，，，施加试验电压，，，，，举行耐压试验。。。。。。。。
DBP系列多倍频感应耐压测试仪是为知足上述要求而设计制造，，，，，经由宽大用户使用证实：其操作简朴，，，，，性能可靠，，，，，能较好地知足变压器，，，，，互感器感应耐压试验的需要。。。。。。。。
多倍频感应耐压测试仪是一台接纳电力电子手艺的变频电源，，，，，能自动完成感应耐压、空载电流试验。。。。。。。。与定制电容分压器联机使用时，，，，，能监测装备一次的高压电压，，，，，战胜了容升效应的影响，，，，，并自动完成升压、丈量、降压的全历程。。。。。。。。
多倍频感应耐压测试仪参数 ----Technical parameter
| 容量 | 手艺参数 | 试验工具 | |
| 5kVA | 输入电压 | 单相AC 220V±10%，，，，，50Hz（容量减半） 三相AC380V±10%，，，，，50Hz |
10kV电磁式电压互感器感应耐压 |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；；；；；100Hz；；；；；150Hz；；；；；200Hz | ||
| 波形畸变 | 正弦波，，，，，失真度≤1% | ||
| 7.5kVA | 输入电压 | 单相AC 220V±10%，，，，，50Hz（容量减半） 三相AC380V±10%，，，，，50Hz |
10kV、 35kV电磁式电压互感器感应耐压 低压电压0-400V；；；；；空载电流≤1.5A，，，，，变压器感应耐压试验；；；；； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；；；；；100Hz；；；；；150Hz；；；；；200Hz | ||
| 波形畸变 | 正弦波，，，，，失真度≤1% | ||
| 10kVA | 输入电压 | 单相AC 220V±10%，，，，，50Hz（容量减半） 三相AC380V±10%，，，，，50Hz |
35kV电磁式电压互感器感应耐压 低压电压0-400V；；；；；空载电流≤2.5A，，，，，变压器感应耐压试验；；；；； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；；；；；100Hz；；；；；150Hz；；；；；200Hz | ||
| 波形畸变 | 正弦波，，，，，失真度≤1% | ||
| 15kVA | 输入电压 | 单相AC 220V±10%，，，，，50Hz（容量减半） 三相AC380V±10%，，，，，50Hz |
110kV电磁式电压互感器感应耐压 低压电压0-400V；；；；；空载电流≤3.5A，，，，，变压器感应耐压试验；；；；； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；；；；；100Hz；；；；；150Hz；；；；；200Hz | ||
| 波形畸变 | 正弦波，，，，，失真度≤1% | ||
| 20kVA | 输入电压 | 单相AC 220V±10%，，，，，50Hz（容量减半） 三相AC380V±10%，，，，，50Hz |
220kV电磁式电压互感器感应耐压 低压电压0-400V；；；；；空载电流≤4.5A，，，，，变压器感应耐压试验；；；；； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；；；；；100Hz；；；；；150Hz；；；；；200Hz | ||
| 波形畸变 | 正弦波，，，，，失真度≤1% | ||
| 30kVA | 输入电压 | 单相AC 220V±10%，，，，，50Hz（容量减半） 三相AC380V±10%，，，，，50Hz |
330kV、500kV电磁式电压互感器感应耐压 低压电压0-400V；；；；；空载电流≤6.5A，，，，，变压器感应耐压试验；；；；； （另可增添中心变压器知足响应试验） |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz；；；；；100Hz；；；；；150Hz；；；；；200Hz | ||
| 波形畸变 | 正弦波，，，，，失真度≤1% | ||
多倍频感应耐压测试仪功效 ----Product features
一、被试品工具及试验要求
1、知足35kV及以下电压品级互感器的感应耐压试验
二、事情情形
1. 情形温度：－100C–50 0C;
2. 相对湿度：≤90%RH;
3. 海拔高度: ≤1000米；；；；；
三、装置主要手艺参数及功效
1.装置容量：5kW。。。。。。。。
2.输入电压：AC，，，，，三相，，，，，380V±10%。。。。。。。。
3.电源频率：50Hz。。。。。。。。
4.输出电压：0 ～400V
5.输出频率：50Hz，，，，，100Hz，，，，，150Hz，，，，，200Hz（可选。。。。。。。。。。。。。。
6.波形畸变率：<3%。。。。。。。。
7.；；；；；すπВ憾员皇云肪哂泄鳌⒐辜笆云飞谅绫；；；；；(见变频电源部分)；；；；；
四、装备遵照标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置装置工程电气装备交接试验标准》
DL/T 596-1996 《电力装备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护品级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验手艺》
五、系统设置及其参数
1.多倍频DBP -5kW/380V 1台
a) 额定输出容量：5kW
b) 事情电源：380±10%V（三相），，，，，工频
c) 输出电压：0 –400V，，，，，单相，，，，，
d) 额定输入电流：25A
e) 额定输出电流：25A
f) 噪声水平：≤50dB
g) 可实现以下功效
h) 该装置接纳电力电子手艺，，，，，内部焦点部分使用变频调理器。。。。。。。。参数预置、；；；；；ど柚谩⑵德恃≡瘛⒌缪沟骼砜刂频龋，，，，所有接纳数字控制手艺。。。。。。。。内置盘算机，，，，，8寸彩色液晶显示，，，，，数据存储可抵达200组。。。。。。。。
i) 接纳触摸式操作方法，，，，，可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选。。。。。。。，，，，触摸方法调理电压（步长可以实时调理，，，，，选择1V、2V、5V、10V），，，，，可实现本装置的多倍频试验电压输出。。。。。。。。
j) 由于摒弃了古板的三相五柱式三倍频爆发器的爆发原理，，，，，由此带来了如下几个优点：
1. 体积小、重量轻，，，，，便于携带，，，，，便于大功率化。。。。。。。。
2. 不但是爆发三倍频，，，，，还能爆发1、2、3、4倍频的试验电压输出。。。。。。。。
3. 操作、接线简朴，，，，，对现场试验电源容量的要求，，，，，有很洪流平的降低。。。。。。。。
k）重 量：约12kg；；；；；

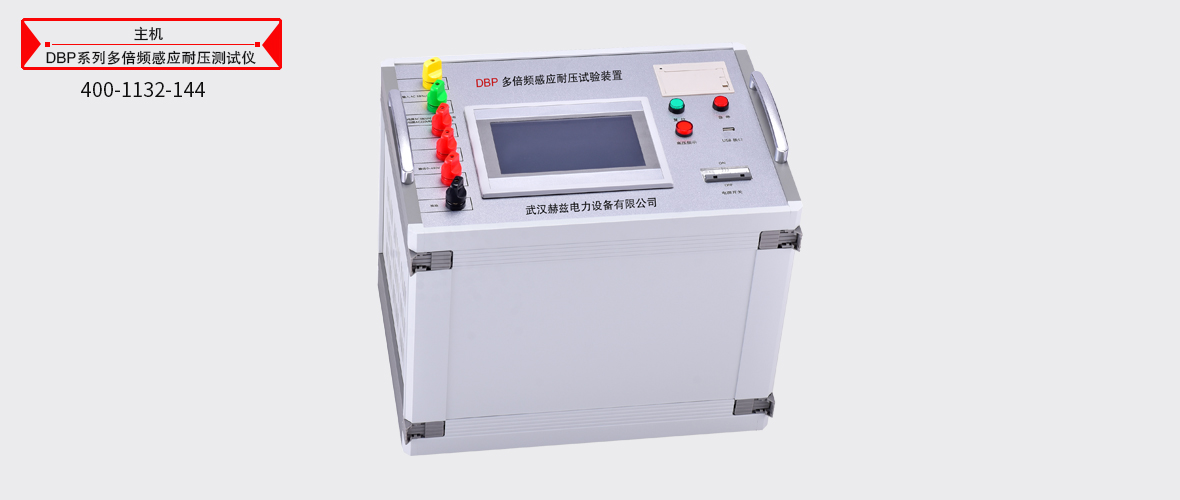

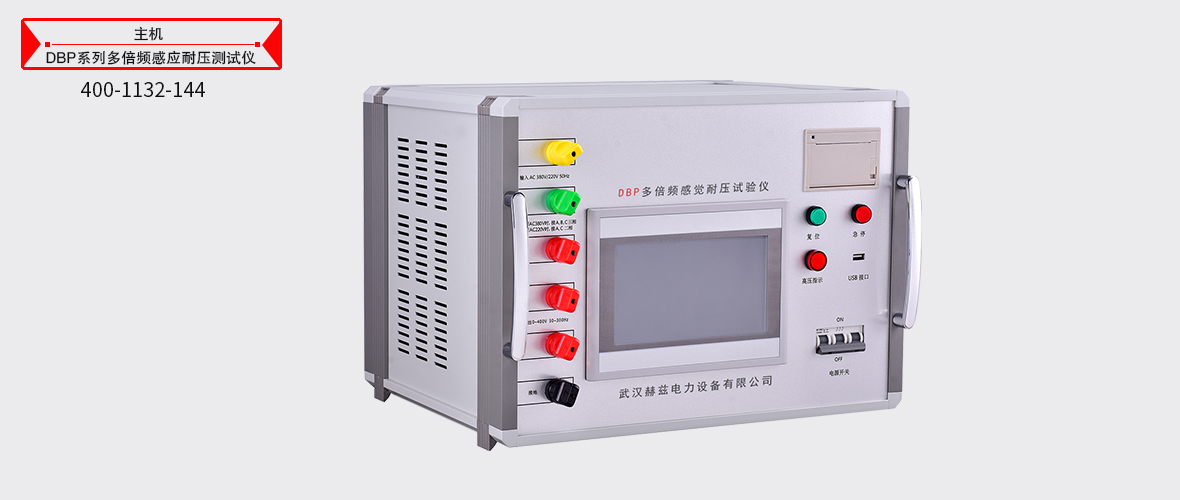

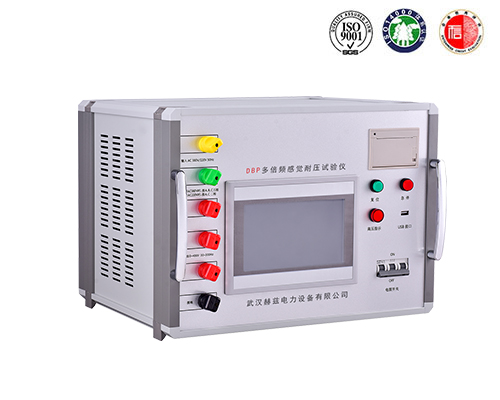

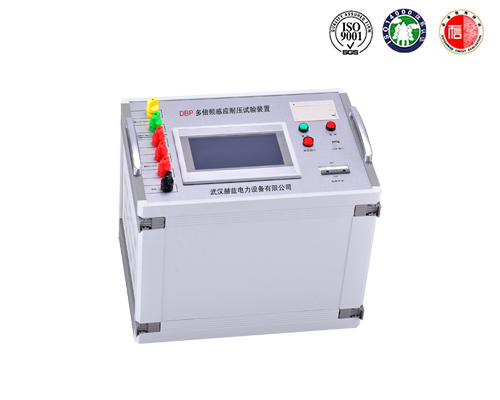

多倍频感应耐压测试仪图片 ----Picture display
多倍频感应耐压测试仪附件配件 --------Accessories
本产品DBP系列多倍频感应耐压测试仪表详细清单请以说明书或代销条约为准
注 ; 尊时凯龙产品外观以现实产品为准，，，，，手艺参数和型号若有变换，，，，，恕不另行通知
