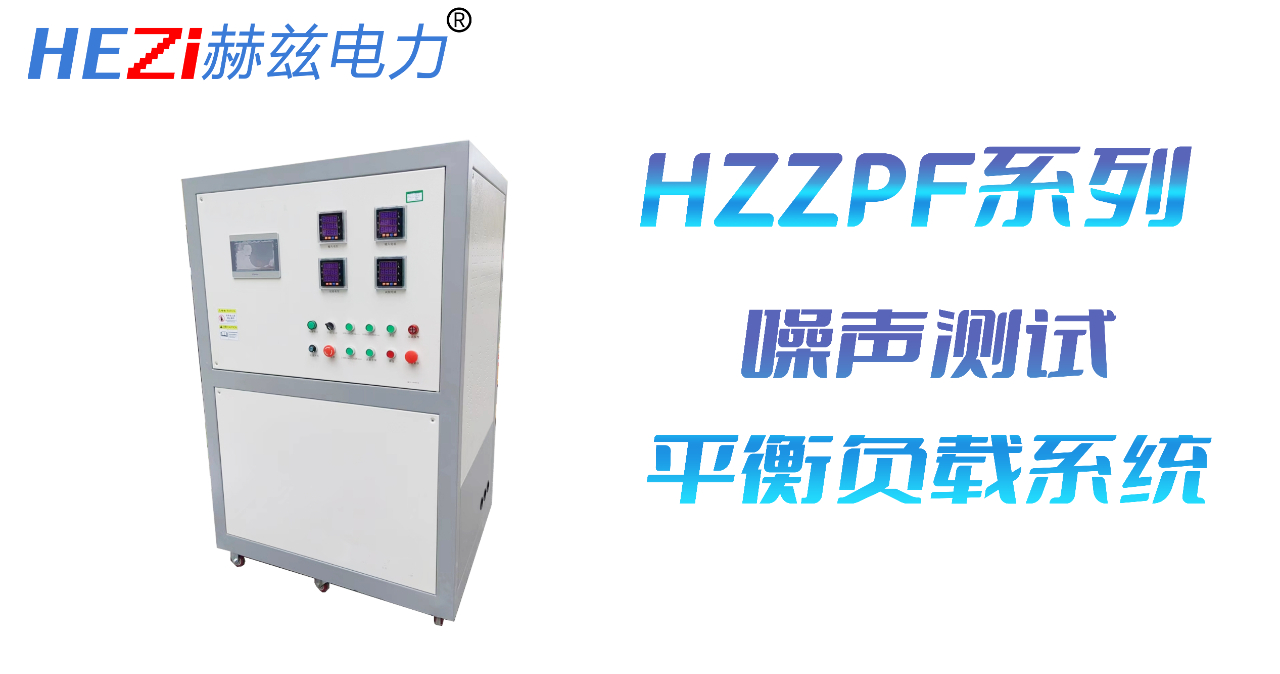

本产品是由本公司自行研爆发产的噪声测试平衡负载系统，，，，，，该控制系统具有操作便捷，，，，，，性能优越使用清静可靠、形状雅观、耐用、移动利便等特点。。。。。。。本装备主要用于电容器，，，，，，电容器柜及容性负载的升压通电试验，，，，，，解决用小容量电源完成大容量负载的装备通电试验。。。。。。。

       本产品接纳先进的微电子芯片处置惩罚手艺、触摸屏控制及无手动操作，，，，，，操作简朴明晰。。。。。。。所有测试参数设定后自动举行测试，，，，，，无需人工干预。。。。。。。也可以用手动按键操作完成相关试验。。。。。。。

二、手艺参数

1、输入电压：AC三相四线/50HZ

2、输入电流：86.6A

3、输出电压：AC:0-420V

4、输出电流：0-600A

4、显示方法：7寸高清触摸彩屏及4位LED数显表

5、操作方法：自动模式、手动模式、

6、精度：0.5%

7、；；；；；；；ぃ旱缌鳌⒌缪

8、；；；；；；；し椒ǎ汗鞅；；；；；；；ぁ⒐贡；；；；；；；ぁ⑷嗟缪共黄胶獗；；；；；；；

三、档位选择
       通过铭牌确认电容柜的电容总容量，，，，，，通过电容容量选择补尝的电容器容量，，，，，，选摘要领：只管先择电抗器容量和电容器容量靠近的电抗器容量，，，，，，常用的电容柜容量为：150 200，，，，，，240，，，，，，300，，，，，，360 .

       若是电容的额定电压为400V,就先对应的：150-150，，，，，，200-200，，，，，，240-260，，，，，，300-300，，，，，，360-360.

四、操作说明
注：本测试系统接纳自动模式（触摸屏控制）、手动模式（按钮控制）

触摸屏控制自动操作：

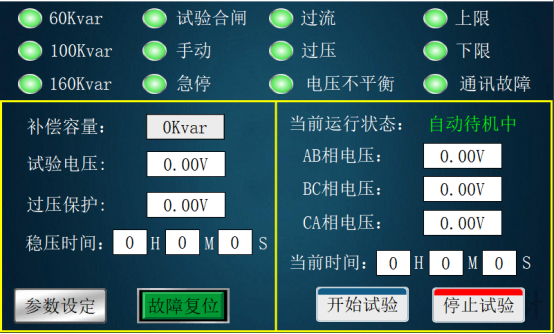

1、 按相关试验规程毗连好测试线，，，，，，合上电源，，，，，，系统开机进入主界面，，，，，，如图1：

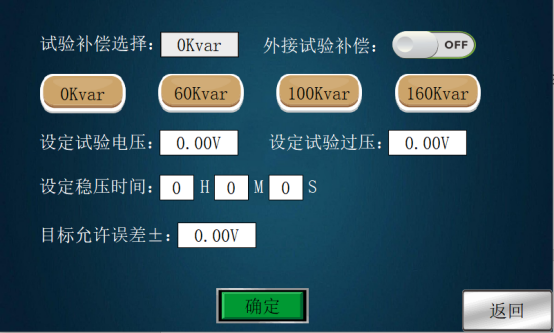

2、将装备面板上的“手动/自动”旋钮转到自动,点击触摸屏界面上的“参数设定”按钮，，，，，，进入参数设定界面，，，，，，如图2：

① ：试验赔偿选择：点击对应容量的按钮。。。。。。。

② ：外接试验赔偿：接上外置赔偿电抗器后点击按钮翻开至ON。。。。。。。

③ ：设定试验电压。。。。。。。（凭证试验所需电压输入，，，，，，最大430V）

④ ：设定试验过压。。。。。。。（必需大于试验电压值，，，，，，最大440V）

⑤ ：设定稳压时间。。。。。。。（设定对应时间，，，，，，抵达试验电压后最先稳压计时，，，，，，计时竣事后自动降压归零，，，，，，本装备允许稳压时间不＞1小时）

⑥ ：目的允许误差。。。。。。。（试验电压抵达允许误差内最先稳压计时。。。。。。。）

⑦ ：设定好参数后，，，，，，点击确定返回主界面。。。。。。。

⑧ ：点击触摸屏的“最先试验”按钮，，，，，，装备自动合闸升压至目的电压后最先稳压，，，，，，稳压竣事后会自动降压归零，，，，，，并且分闸。。。。。。。

⑨ ：若是试验历程中，，，，，，泛起过压、过流、三相不平衡、通讯故障、系统会自动中止试验，，，，，，并且对应的故障灯亮起。。。。。。。

⑩ ：故障扫除后，，，，，，按下“故障复位”按钮，，，，，，才华再次最先试验。。。。。。。

手动模式（按钮操作）和其他参数可以联系我咨询~




五、注重事项

1.档位先择时后，，，，，，升压历程关注试验电压，，，，，，同时注重试验电流，，，，，，试验电压和电流是加在电容柜两头的试验电压和电流。。。。。。。

2.输入电流指的是调压器输出的电流，，，，，，调压器的输出电流+电抗器的输出电流=电容器电流。。。。。。。试验时关注电流值

3.考滤到试验装置的移动和使用利便，，，，，，其中一台补尝电抗器接纳外接设计。。。。。。。

4.外接电抗器时：200的电抗器的毗连线可以经由互感器，，，，，，也可以不经由互感器。。。。。。。
