试验装备 | 0.1HZ超低频交流耐压装置--【尊时凯龙电力】
宣布时间：2024-02-21 15:38:29人气：
交流耐压试验关于牢靠有机绝缘来说属于破损性试验，，，，，，，，它会使原来保存的绝缘弱点进一步生长，，，，，，，，使绝缘强度逐渐降低，，，，，，，，形成绝缘内部劣化的累积效应。。。。。。因此，，，，，，，，在举行交流耐压试验前，，，，，，，，必需对被试装备先举行绝缘电阻、吸收比、泄泄电流、介质损失角等项目的试验。。。。。。试验效果正常，，，，，，，，方能举行交流耐压试验；；； ；；；；若发明装备绝缘状态不良，，，，，，，，必需先举行处置惩罚后再做耐压试验，，，，，，，，阻止造成不应有的绝缘击穿。。。。。。同时必需准确地选择试验电压和耐压时间。。。。。。
交流耐压分为：0.1Hz超低频交流耐压，，，，，，，，工频交流耐压，，，，，，，，变频交流耐压
今天说说0.1Hz超低频交流耐压
从海内外多年的理论和实践证实，，，，，，，，接纳0.1HZ或更低频率的试验电源替换工频交流耐压试验，，，，，，，，不但能够抵达同样的试验效果，，，，，，，，并且电源装备的体积大大缩小，，，，，，，，重量大大减轻 ，，，，，，，，约为工频的五百分之一。。。。。。试验程序大大地减化，，，，，，，，有与工频试验更多的优越性 。。。。。。这就是为什么蓬勃国家普遍接纳这一要领的缘故原由。。。。。。我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验要领》行业标准。。。。。。我国正在推广这一要领，，，，，，，，超低频耐压试验装置是凭证我国这一需要研制而成的。。。。。。？？ ？？？？ ？善毡橛糜诘缋隆⒋笮透哐剐缁⒌缌Φ缛萜鞯慕涣髂脱故匝橹。。。。。。
试验要领

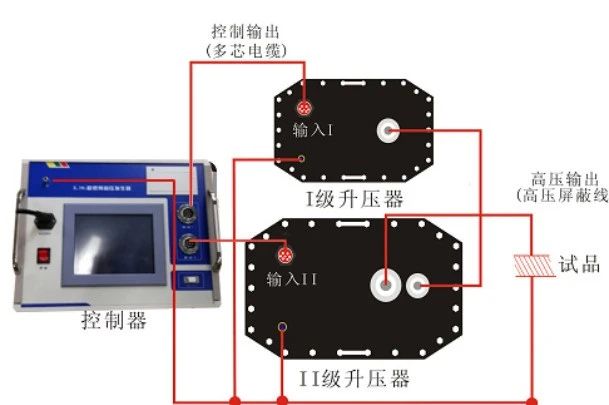

耐压接线原理图
常见试验操作先容：（电缆、电机）
一、电力电缆耐压试验要领
将与被测试电缆相连的电气装备所有断开。。。。。。
用兆欧表测试电缆各相绝缘参数，，，，，，，，测试及格方可举行超低频耐压试验。。。。。。
整定试验电压值：Umax=3Uo，，，，，，，，其中 Uo 为电缆的额定相电压值。。。。。。
例1：某电缆参数：额定线电压为 10kV、额定相电压 Uo=6kV，，，，，，，，以是试验电压整定值为：
Umax=3Uo=18kV

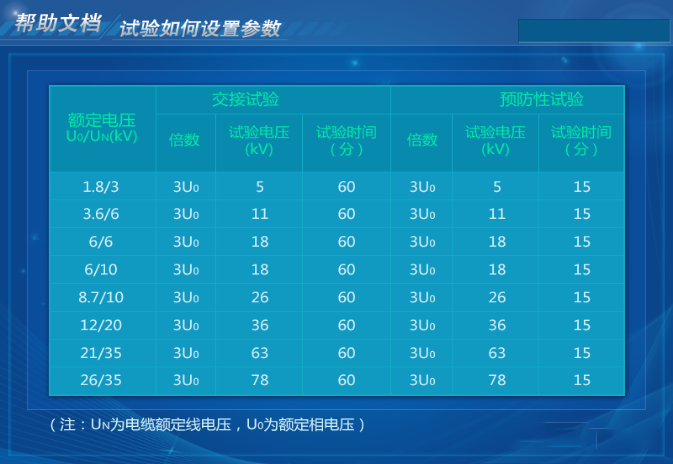

种种型号橡塑绝缘电力电缆 0.1Hz 超低频试验电压值整定值如图
试验时间：交接试验时试验时间为 60 分钟，，，，，，，，预防性试验时间为 15 分钟。。。。。。
过流；；； ；；；；ふǖ缌髦担
超低频耐压试验品容性电流（或泄泄电流）的估算要领：
Io=2πfCU=2×3.14×0.1CU(mA))
其中：C 为电缆对地电容量，，，，，，，，单位为 uF；；； ；；；；U 为试验电压有用值，，，，，，，，单位为 kV。。。。。。
例2：某型号 10kV(UN=10kV，，，，，，，，Uo=8.7kV) 电缆长 4km，，，，，，，，单相对地电容 0.21uF/km，，，，，，，，0.1Hz 超低频试验电压为 26kV（峰值），，，，，，，，则泄泄电流近似为：
Io=2πfCU=2×3.14×0.1CU=0.628×0.21×4×26/ 2=9.69（mA）
过流；；； ；；；；ふǖ缌髦担
I=kIo
其中：k 为过流；；； ；；；；た煽肯凳，，，，，，，，显然 k＞1
k 取 1.5，，，，，，，，则过流；；； ；；；；ふǖ缌髦悼扇。。。。。。14.5mA

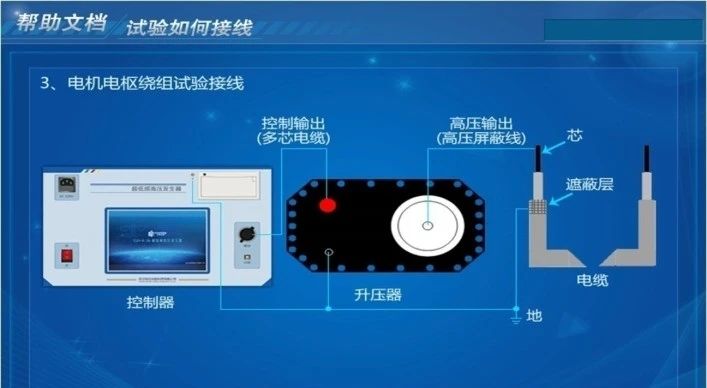

试验接线：用随机附带的专用毗连将试验装备与试验电缆按图 所示的要领毗连。。。。。。仔细检查接线准确后合上电源，，，，，，，，再次设定好试验频率，，，，，，，，时间和电压以及高压侧的过流；；； ；；；；ぶ怠⒐贡；；； ；；；；ぶ，，，，，，，，然后最先升压试验。。。。。。升压历程应亲近监视高压回路，，，，，，，，监听试品电缆是否有异常响声。。。。。。升至试验电压时，，，，，，，，仪器最先自动纪录试验时间、显示试验电压值。。。。。。
试验时间到后，，，，，，，，仪器自动；；； ；；；；。。。。。。若试验中无破损性放电爆发，，，，，，，，则以为通过耐压试验。。。。。。
在升压和耐压历程中，，，，，，，，如发明输出波形异；；； ；；；；，，，，，，，，并且电流异常增大，，，，，，，，电压不稳，，，，，，，，试品电缆爆发异味、烟雾、异常响声或闪烙等征象，，，，，，，，应连忙阻止升压，，，，，，，，；；； ；；；；蟛槊髟倒试。。。。。。这些征象若是是试品电缆绝缘部分薄弱引起的，，，，，，，，则以为耐压试验缺乏格。。。。。。如确定是试品电缆由于空气湿度或外貌脏污等缘故原由所污等缘故原由所致，，，，，，，，应将试品电缆清洁干燥处置惩罚后，，，，，，，，再举行试验。。。。。。
试验历程中，，，，，，，，若是遇到非试品电缆绝缘缺陷使仪器泛起过流；；； ；；；；，，，，，，，，在查明缘故原由后，，，，，，，，应重新举行耐压试验。。。。。。
二、同步电机耐压试验要领
对同步电机的超低频耐压试验操作要领与以上对电缆的操作要领相似。。。。。。下面就差别的地方作增补说明。。。。。。
在交接、大修、局部替换绕组以及通例试验时，，，，，，，，均可举行此项试验。。。。。。用 0.1Hz 超低频对电机举行耐压试验，，，，，，，，对发电机端部绝缘的缺陷比工频耐压试验更有用。。。。。。其缘故原由是在工频电压下，，，，，，，，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成较大的电压降，，，，，，，，因而使端部的线棒绝缘上遭受的电压减。。。。。；；； ；；；；在超低频情形下，，，，，，，，此电容电流大大减小了，，，，，，，，半导体防晕层上的压降也大为减小，，，，，，，，故端部绝缘上电压较高，，，，，，，，便于发明缺陷。。。。。。

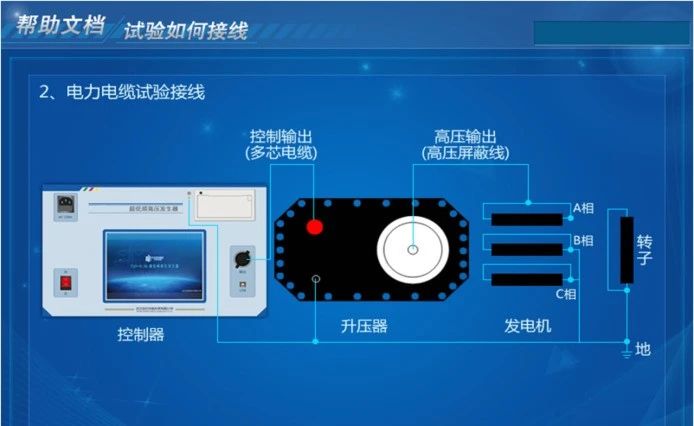

接线要领：试验时应分相举行，，，，，，，，给被试相加压，，，，，，，，非被试相短接接地。。。。。。试验接线如下图所地示。。。。。。
凭证规程划定，，，，，，，，试验电压峰值可按如下公式确定：
Umax= 2 βKUo
其中 Umax：0.1Hz 试验电压的峰值（kV）；；； ；；；；
β：0.1Hz与50Hz电压的等效系数，，，，，，，，按我国规程的要求，，，，，，，，β取1.2；；； ；；；；
K：整定系数，，，，，，，，通常为 1.3～1.5，，，，，，，，一样平常取 1.5
Uo：同步电机定子绕组额定电压（kV）
例如：额定电压为 10.5kV 的同步电机，，，，，，，，超低频的试验电压峰值盘算要领为：
Umax= 2 ×1.2×1.5×10.5≈26（kV）
试验时间整定：与工频耐压的试验时间相同，，，，，，，，一样平常为 1min。。。。。。
过流；；； ；；；；ば卸缌髡ㄖ担赫ㄒ煊氲缋孪嗤。。。。。。
在耐压历程中，，，，，，，，若无异常声响、气息、冒烟以及数据显示不稳固等征象，，，，，，，，可以以为绝缘耐受住了试验的磨练。。。。。。为了更好地相识绝缘情形，，，，，，，，应尽可能周全监视绝缘的外貌状态，，，，，，，，特殊是空冷机组。。。。。。履历指出，，，，，，，，外观监视能发明仪表所不可反应的同步电机绝缘不正常征象，，，，，，，，如外貌电晕、放电。。。。。。
注：异步电机的结构与同步电机相比只是没有转子绕组，，，，，，，，其试验接线与同步电机类似。。。。。。
