试验知识 | 局部放电试验--【尊时凯龙电力】
宣布时间：2024-02-27 15:40:37人气：
一、局部放电及局部放电丈量可检测缺陷种类
在电气装备的绝缘系统中，，，，，，，各部位的电场强度往往是不相等的，，，，，，，政府部区域的电场强度抵达电介质的击穿场强时，，，，，，，该区域就会泛起放电，，，，，，，但这种放电并没有贯串施加电压的两导体之间，，，，，，，即整个绝缘系统并没有击穿，，，，，，，仍然 坚持绝缘性能，，，，，，，这种征象称为局部放电。。。。。。。爆发在绝缘体内的称为内部局部放电；；；；；；；；爆发在绝缘体外貌的称为外貌局部放电；；；；；；；；爆发在导体外貌而周围都是气体的，，，，，，，可称之为电晕放电。。。。。。。
局部放电会逐渐侵蚀、损坏绝缘质料，，，，，，，使放电区域一直扩大，，，，，，，最终导致整个绝缘体击穿。。。。。。。故必需把局部放电限制在一定水平之下。。。。。。。高压绝缘装备都把局部放电的丈量列为检查产品质量的主要指标，，，，，，，产品不但出厂时要做局 部放电试验，，，，，，，并且在投入运行之后还要经常举行丈量。。。。。。。
二、局部放电基本物理历程及其主要手艺参数
局部放电是一种重大的物理历程，，，，，，，有电、声、光、热等效应，，，，，，，还会爆发种种天生物。。。。。。。从电气性能方面剖析，，，，，，，爆发放电时，，，，，，，在放电处有电荷交流、有电磁波辐射、有能量消耗。。。。。。。
最显着的是反应到试品施加电压的两头，，，，，，，有微弱的脉 冲电压泛起。。。。。。。若是绝缘中保存有气泡，，，，，，，当工频高压施加于绝缘体的两头时，，，，，，， 若是气泡上遭受的电压没有抵达气泡的击穿电压，，，，，，，则气泡上的电压就随外加 电压的转变而转变。。。。。。。若外加电压足够高，，，，，，，即上升到气泡的击穿电压时，，，，，，，气泡爆发放电，，，，，，，放电历程使大宗中性气体分子电离，，，，，，，酿成正离子和电子或负离子，，，，，，， 形成了大宗的空间电荷，，，，，，，这些空间电荷，，，，，，，在外加电场作用下迁徙到气泡壁上, 形成了与外加电场偏向相反的内部电压，，，，，，，这时气泡上剩余电压应是两者叠加的效果，，，，，，，当气泡上的现实电压小于气泡的击穿电压时，，，，，，，于是气泡的放电暂停, 气泡上的电压又随外加电压的上升而上升，，，，，，，直到重新抵达其击穿电压时，，，，，，，又泛起第二次放电，，，，，，，云云泛起多次放电。。。。。。。
当试品中的气隙放电时，，，，，，，相当于试品失去电荷q并使其端电压突然下降△U，，，，，，，这个一样平常只有微伏级的电源脉冲叠加在千伏级的外施电压上。。。。。。。所有局部放电测试装备的事情原理，，，，，，，就是将这 种电压脉冲检测出来。。。。。。。其中电荷q称为视在放电量。。。。。。。
三、局部放电丈量的基本回路

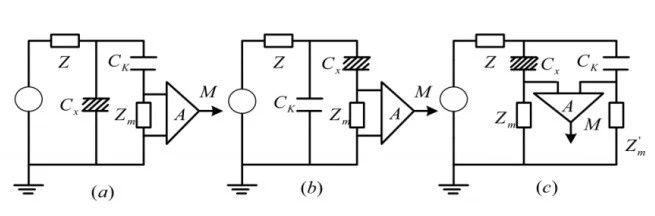

如图所示为丈量局部放电的三种基本回路。。。。。。。图中C代表试品电容，，，，，，， Z (Z)代表丈量阻抗，，，，，，，Ck代表耦合电容，，，，，，，它的作用是为Cx与Zm之间提供 一个低阻抗的通道。。。。。。。Z代表接在电源与丈量回路间的低通滤波器，，，，，，，Z可以让工频电压作用到试品上，，，，，，，但阻止被测的高频脉冲或电源中的高频分量通过。。。。。。。
图 (a)中，，，，，，，试验电压U经Z施加于试品Cx,丈量回路由Ck与Zm串联而成，，，，，，，并与Cx并联，，，，，，，因此称为并联丈量回路。。。。。。。试品上的局部放电脉冲经Ck 耦合到Zm上,经放大器A送到丈量仪器M。。。。。。。这种丈量回路适合于试品一端接地的情形，，，，，，，在现实事情中应用较多。。。。。。。
图 (b)为串联丈量回路，，，，，，，丈量阻抗Zm串联接在试品Cx低压端与地之间，，，，，，，并经由Ck形成放电回路。。。。。。。因此，，，，，，， 试品的低压端必需与地绝缘。。。。。。。
图 (c)为桥式丈量回路，，，，，，，又称平衡丈量回路。。。。。。。试品Cx与耦合电容Ck均与地绝缘，，，，，，，丈量阻抗Zm与Zm划分接在Cx 与Ck的低压端与地之间。。。。。。。
四、局部放电丈量中的抗滋扰步伐
1.滋扰泉源
广义的电磁滋扰除了包括与局放信号一起通过电撒播感器进入监测系统的滋扰以外，，，，，，，还包括影响监测系统自己的滋扰，，，，，，，诸如接地、屏障、以及电路处置惩罚不当所造成的滋扰等。。。。。。。现场电磁滋扰特指前者，，，，，，，它可分为一连的周期型滋扰、脉冲型滋扰和白噪声。。。。。。。周期型滋扰包括系统高次谐波、载波通讯以及无线电通讯等。。。。。。。脉冲型滋扰分为周期脉冲型滋扰和随机脉冲型滋扰。。。。。。。周期脉冲型滋扰主要由电力电子器件行动爆发的高频涌流引起。。。。。。。随机脉冲型滋扰包括高压线路上的电晕放电、其他电气装备爆发的局部放电、 分接开关行动爆发的放电、电机事情爆发的电弧放电、接触不良爆发的悬浮电位放电等。。。。。。。白噪声包括线圈热噪声、地网的噪声和动力电源线以及变压器继电；；；；；；；；ば藕畔呗分旭詈辖氲闹种衷肷。。。。。。。
电磁滋扰一样平常通过空间直接耦合和线路传导两种方法进入丈量点。。。。。。。丈量点差别，，，，，，，滋扰耦合路径会差别，，，，，，，对丈量的影响也差别；；；；；；；；丈量点差别，，，，，，，滋扰种类、强度也不相同。。。。。。。
2.常用的抑制滋扰要领
滋扰的抑制总是从滋扰源、滋扰途径、信号后处置惩罚三方面思量。。。。。。。找出滋扰源直接消除或切断响应的滋扰路径，，，，，，，是解决滋扰最有用最基础的要领，，，，，，，但要求详细剖析滋扰源和滋扰途径，，，，，，，且一样平常不允许改变原有的变压器运行方法，，，，，，， 因此在这两方面所能接纳的步伐总是很有限。。。。。。。关于经电撒播感器耦合进入监测系统的种种滋扰，，，，，，，接纳种种信号处置惩罚手艺加以抑制。。。。。。。
一样平常从以下几方面区 分局放信号和滋扰信号；；；；；；；；工频相位、频谱、脉冲幅度和幅度漫衍、信号极性、 重复率和物理位置等。。。。。。。
在抗滋扰手艺中有两种差别的思绪：
一种是基于窄带 （频带一样平常为10kHz至数10kHz）信号的。。。。。。。它通过合适频带的窄带电撒播感器 和带通滤波电路拾守信号，，，，，，，躲过种种一连的周期型滋扰，，，，，，，提高了丈量信号的信噪比。。。。。。。这种要领只适合某一详细的变电站，，，，，，，使用上不利便。。。。。。。别的，，，，，，，由于局部放电信号是一种宽频带脉冲，，，，，，，窄带丈量会造成信号波形的失真，，，，，，，倒运于后面的数字处置惩罚。。。。。。。
一种是基于宽频（频带一样平常为10至1000kHz）信号的处置惩罚方 法。。。。。。。检测信号中包括局放的大部分能量和大宗的滋扰，，，，，，，但信噪较量低。。。。。。。关于这些滋扰的处置惩罚办法一样平常是：a.抑制一连周期型滋扰；；；；；；；；b.抑制周期型脉冲滋扰；；；；；；；；c.抑制随机型脉冲滋扰。。。。。。。随着数字手艺的生长及模式识别要领在局放中 的应用，，，，，，，这种处置惩罚要领往往能取得较好的效果。。。。。。。在后级处置惩罚中，，，，，，，许多处置惩罚方 法是一致的。。。。。。？？？？？晒槟晌涤虼χ贸头：褪庇虼χ贸头Ｒ。。。。。。。频域要领是使用周期型滋扰在频域上离散的特点处置惩罚之；；；；；；；；而时域处置惩罚要领是凭证脉冲型滋扰在时域上离散的特点处置惩罚。。。。。。。有硬件和软件两种实现方法。。。。。。。
由于局部放电脉冲信号是很微弱的信号，，，，，，，现场的电磁滋扰都将对丈量效果爆发较大误差，，，，，，，因此，，，，，，，要做到准确丈量很难题。。。。。。。为了提高丈量精度，，，，，，， 除了接纳上述先容的抗滋扰步伐外，，，，，，，在丈量中还应可接纳如下步伐：
试验中所使用的装备应只管接纳无晕装备，，，，，，，特殊是试验变压器和耦合电容Ck
滤波器的性能要好，，，，，，，要做到电源与丈量回路的高频隔离。。。。。。。
试验时间应只管选择在滋扰较小的时段，，，，，，，如夜间等。。。。。。。
丈量回路的参数配合要适当，，，，，，，耦合电容要只管小于试品电容Cx, 使得在局部放电时Cx与Ck间能很快地转换电荷。。。。。。。
必需对丈量装备举行校准。。。。。。。
