一、局部放电的基础知识
       在电场作用下，，，，，，，绝缘系统中只有部分区域爆发发电，，，，，，，而没有贯串施加电压的导体之间，，，，，，，即尚未击穿，，，，，，，这种征象称之为局部放电。。。。。。。。关于被气体困绕的导体周围爆发的局部放电，，，，，，，可称之为电晕。。。。。。。。局部放电可能爆发在导体边上，，，，，，，也可能爆发在绝缘体的外貌或内部，，，，，，，爆发在外貌的成为外貌局部放电，，，，，，，爆发在内部的称为内部局部放电。。。。。。。。

       当绝缘体局部区域的电场强度抵达击穿场强时，，，，，，，该区域就爆发放电。。。。。。。。在电工产品中，，，，，，，绝缘体各区域遭受的电场强度一样平常是不匀称的，，，，，，，并且电介质也是不匀称的，，，，，，，有的是由差别质料组成的复合绝缘体，，，，，，，如气体-固体复合绝缘；；；；；液体-固体复合绝缘，，，，，，，以及固体-固体复合绝缘等。。。。。。。。有的虽是简单的质料，，，，，，，但在制造或使用的历程中会残留一些气泡或其他杂质，，，，，，，于是在绝缘体内部或外貌就会泛起某些区域的电场强度高于平均电场强度，，，，，，，某些区域的击穿场强低于平均击穿场强，，，，，，，因此在某些区域就会首先爆发局部放电，，，，，，，而其他区域仍然坚持绝缘的特征，，，，，，，这就形成下场部放电。。。。。。。。

       最经常造成局部放电的是绝缘体内部或外貌保存气泡，，，，，，，由于气体的介电常数总是小于液体或固体质料的介电常数，，，，，，，在交变电场下，，，，，，，电场强度的漫衍反比于介电常数，，，，，，，在交变电场下，，，，，，，电场强度的漫衍反比于介电常数，，，，，，，这就是说，，，，，，，若是在液体或固体介质中含有气泡，，，，，，，则气泡中的电场强度要比周围介质的高，，，，，，，而气泡的击穿场强，，，，，，，在大气压力周围，，，，，，，总是比液体或固体介质低许多，，，，，，，因此气泡就首先爆发放电。。。。。。。。纵然有些产品在制造中很洪流平上已经去除了气泡，，，，，，，但在运行的历程中，，，，，，，由于热胀冷缩，，，，，，，差别质料特殊是导体与介质的膨胀系数差别，，，，，，，也会逐步泛起裂痕；；；；；或者在运行中由于有机高分子的老化，，，，，，，剖析出种种挥发物；；；；；或者在高电场强度的作用下，，，，，，，电荷一直地由导体注入到介质中，，，，，，，在注入点上就会使介质气化。。。。。。。。这些都可能使绝缘体中泛起气泡而导致局部放电。。。。。。。。

       除了气泡之外，，，，，，，绝缘体中若有导电杂质保存，，，，，，，则在此杂质边沿电场集中，，，，，，，也会泛起局部放电。。。。。。。。针尖状的导体，，，，，，，或导体外貌有毛刺，，，，，，，则在针尖周围电场集中，，，，，，，也会爆发局部放电。。。。。。。。别的在电工产品中，，，，，，，若有导体间毗连点接触欠好，，，，，，，都会在该处泛起很高的电位差，，，，，，，从而爆发局部放电。。。。。。。。

       上述情形往往是爆发在电工装备的内部。。。。。。。。在电工装备的高电压端头上，，，，，，，如电缆的端头，，，，，，，由于电场集中，，，，，，，并且沿面放电的场强又较量低，，，，，，，往往就沿着介质与空气的接壤面爆发外貌局部放电。。。。。。。。若高压导体的周围都是气体，，，，，，，由于导体周围的电场强度抵达了周围大气的击穿场强，，，，，，，于是就在导体周围泛起电晕。。。。。。。。

       近年来，，，，，，，要求电力装备绝缘系统遭受的事情场强越来越高，，，，，，，要求电力装备完全不爆发局部放电是不现实的，，，，，，，因此须举行局部放电检测，，，，，，，把局放限制在一定的水平，，，，，，，以包管装备清静运行并有足够长的使用寿命。。。。。。。。

二、局部放电的历程
       由于局部放电是爆发在电极间的局部空间内，，，，，，，放电爆发的空间电荷将会在此空间内积累，，，，，，，从而改变这一空间的电场，，，，，，，使得放电酿成断续的历程，，，，，，，在试品的两头将会泛起一系列电脉冲。。。。。。。。关于绝缘体内部及外貌的局部放电历程是很相似的，，，，，，，而电晕的放电历程却有显着的差别。。。。。。。。

1、内部放电的历程
       在绝缘体内部气隙放电时，，，，，，，气隙中电荷的交流和积累现在尚无法直接丈量，，，，，，，但这种电荷的转变，，，，，，，一定会反应到绝缘体两头电极（或导体）电荷的转变。。。。。。。。这两者之间的关系，，，，，，，可以通过等效电路予以剖析。。。。。。。。
       以最简朴的平板电容器为例，，，，，，，假定在一平板电容器中，，，，，，，固体介质的内部有一个气泡，，，，，，，则此绝缘系统可用气泡的等效电阻Ra与电容Cc、气泡与介质串联部分介质的等效电阻Rb及电容Cb以及其他部分介质的等效电阻Ra及电容Ca组成的串并联等效电路来体现。。。。。。。。由于气泡中每次放电时间都是很短暂的，，，，，，，约莫为10-8-10-7s，，，，，，，即放电爆发的脉冲频率是很高的，，，，，，，因此，，，，，，，在剖析这一信号在等效电路中的响应时，，，，，，，可以忽略电阻，，，，，，，只思量Cc、Cb和Ca组成的等效电路。。。。。。。。
       当工频交流电压施加于这平板电容器的电极上时，，，，，，，若是气泡的电压没有抵达气泡上的击穿电压，，，，，，，则气泡上的电压就追随外加电压的转变而转变。。。。。。。。若外加电压足够高，，，，，，，则当Uc上升到气泡的击穿电压Ucb时，，，，，，，气泡爆发放电，，，，，，，放电历程使大宗中性气体分子电离，，，，，，，酿成正离子和电子或负离子，，，，，，，形成大宗的空间电荷，，，，，，，这些空间电荷，，，，，，，在外加电场作用下迁徙到气泡的壁上，，，，，，，形成了与外加电场偏向相反的内部电压-ΔUc，，，，，，，这时气泡上的电压Ur应是两者的叠加，，，，，，，即气泡上的现实电压小于气泡的击穿电压，，，，，，，于是气泡的放电暂停，，，，，，，气泡上的电压又追随外电压的上升而上升，，，，，，，直到重新抵达Ucb时，，，，，，，又泛起第二次放电。。。。。。。。第二次放电历程中爆发的空间电荷，，，，，，，同样又建设起反向ΔUc，，，，，，，假定第一次放电积累的电荷都没有泄露掉，，，，，，，这时气泡中反向电压为-2ΔUc，，，，，，，又使气泡上现实的电压下降，，，，，，，于是放电又暂停。。。。。。。。之后气泡上的电压又追随外电压上升而上升，，，，，，，当抵达Ucb又爆发放电。。。。。。。。这样在外加电压抵达峰值之前，，，，，，，若放电n次，，，，，，，则放电爆发的空间电荷所建设的内部电压为-nΔUc。。。。。。。。在外加电压峰值后，，，，，，，Uc最先下降，，，，，，，当气隙上的电压抵达-Ucb，，，，，，，即 时，，，，，，，气泡又最先放电，，，，，，，但此时放电爆发的空间电荷的移动偏向决议于内部空间电荷所建设的电场偏向，，，，，，，于是中和掉一部分原来累积的电荷，，，，，，，使内部电压镌汰一个ΔUc。。。。。。。。气隙上的电压下降，，，，，，，放电暂停。。。。。。。。之后气隙上的电压又追随外电压的下降向负值升高，，，，，，，直到重新抵达-Ucb时，，，，，，，放电又重新爆发。。。。。。。。假定每次爆发放电的ΔUc都一样，，，，，，，则当外加电压过零时放电爆发的电荷就消逝就消逝，，，，，，，于是在外加电压的下半周期，，，，，，，重新最先一个新的放电周期。。。。。。。。
但在现实检测中测得，，，，，，，每次放电的巨细即脉冲的高度并不相等，，，，，，，并且放电多是泛起在外加电压幅值绝对值的上升部分的相位上，，，，，，，只有在放电很强烈时，，，，，，，才会扩展到电压绝对值下降的部分的相位上，，，，，，，这是由于现实试品中往往保存多个气泡同时放电，，，，，，，或者是只有一个大气泡，，，，，，，但每次放电不是整个气泡面积上都放电，，，，，，，而只是其中的一部分，，，，，，，显然每次放电的电荷纷歧定相同，，，，，，，甚至还保存反向放电，，，，，，，纷歧定会中和到原来积累的电荷，，，，，，，而是正负电荷都积累在气泡壁的周围，，，，，，，因此爆发沿气泡壁的外貌放电，，，，，，，另外气泡壁的周围不是无限大的，，，，，，，放电时气泡中会爆发窄小的导电通道，，，，，，，这使得一部分放电爆发的空间电荷泄露掉，，，，，，，积累的反向电压要比nΔUc小的多，，，，，，，若是小于Ucb，，，，，，，则在电压下降部分的相位上就不会泛起放电。。。。。。。。

2、外貌局部放电
       绝缘体外貌的局部放电历程与内部放电历程是基内情似的，，，，，，，差别的是现在的气隙只有一边是介质，，，，，，，而另一边是导体，，，，，，，放电爆发的电荷只能积累在介质的一边，，，，，，，因此积累的电荷少了，，，，，，，更禁止易在外加电压绝对值下降的相位上泛起放电。。。。。。。。另外由于电极系统是差池称的，，，，，，，当放电的电极是接高压，，，，，，，不放电的电极是接地时，，，，，，，在施加电压的负半周泛起的放电量小，，，，，，，放电次数多；；；；；而正半周是放电量大，，，，，，，次数少。。。。。。。。这是由于导体在负极性时容易发射电子，，，，，，，同时正离子撞击阴极爆发二次电子发射，，，，，，，使得电极周围气体的起始放电电压低，，，，，，，因而放电次数多而放电量小。。。。。。。。若是将放电的电极接地，，，，，，，不放电的电极接地，，，，，，，则放电的图形也反过来，，，，，，，即正半周放电脉冲是小而多，，，，，，，负半周放电脉冲是大而少。。。。。。。。

3、电晕放电
       电晕放电是爆发在导体周围全是空气的情形下，，，，，，，气体中的分子是自由移动的，，，，，，，放电爆发的带电质点不会牢靠在空间的某一位置上，，，，，，，因此放电历程与上述固体或液体绝缘中含有气泡的放电历程差别。。。。。。。。以针对板的电极系统为例，，，，，，，在针尖周围场强最高，，，，，，，当外加电压上升到该处的场强抵达气体的击穿场强时，，，，，，，在针尖周围就爆发放电，，，，，，，由于在负极性时容易爆发电子，，，，，，，同时正离子撞击阴极爆发二次电子发射，，，，，，，使得放电总是在针尖为负极性时先泛起，，，，，，，这时正离子很快移向针尖电极而复合，，，，，，，电子在移向平板电极历程，，，，，，，附着于中性分子而成为负离子，，，，，，，负离子迁徙的速率较慢，，，，，，，众多的负离子在电极之间，，，，，，，使的针尖周围的电场强度降低，，，，，，，于是放电暂停。。。。。。。。之后，，，，，，，随着负离子移向平板电极，，，，，，，或外加电压上升，，，，，，，针尖周围的电场又升高到气体的击穿场强，，，，，，，于是又泛起第二次放电。。。。。。。。这样电晕的放电脉冲就泛起在外加电压负半周的90度相位周围，，，，，，，险些对称于90度，，，，，，，泛起的放电脉冲险些是等幅值等距离的，，，，，，，随着电压的提高，，，，，，，放电巨细险些稳固，，，，，，，而次数增添。。。。。。。。当电压足够高时，，，，，，，在正半周也会泛起少量幅值较大的放电，，，，，，，正负半周波形是差池称的。。。。。。。。
       以上三种放电是电气装备中最基本的放电，，，，，，，别的在电气装备中也可能泛起导体毗连不良而爆发的放电，，，，，，，和金属体没有电的毗连，，，，，，，成为一个浮动电位体而爆发的感应放电。。。。。。。。

三、电缆局部放电定位要领
1电缆局部放电单端定位法

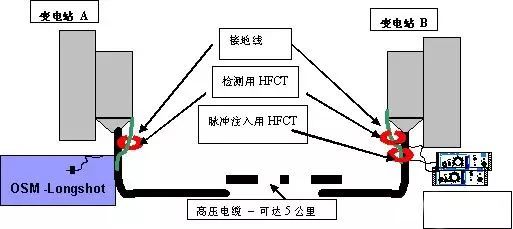

       在检测到电缆局放时，，，，，，，若是能对局部放电源举行定位，，，，，，，那么局部放电运动丈量的实效性就会大大提高。。。。。。。。政府部放电爆发时，，，，，，，局放脉冲从放电点向电缆两侧撒播（平均速率约150-160m/μs）。。。。。。。。首先抵达丈量端的脉冲是直接向该偏向撒播的脉冲（直达脉冲），，，，，，，而完成局部放电定位，，，，，，，还要丈量向反偏向撒播后被反射回来的脉冲（反射脉冲），，，，，，，如下图所示：
