电流互感器知识：铭牌、接线图、重点问题详解 --【尊时凯龙电力】

宣布时间：2024-10-09 13:39:12人气：
       我们从使用功效上将电流互感器分为丈量用电流互感器和保；；；；び玫缌骰ジ衅髁嚼，，，，，种种电流互感器的原理类似，，，，，本文总结了一些电流互感器知识，，，，，供参考使用。。。。。

一、电流互感器铭牌标记
电流互感器型号由以下几部分组成，，，，，各部分字母、符号体现内容：
第一个字母：L——电流互感器
第二个字母：F——风压式；；；；；M——母线式(穿芯式)
第三个字母：C——瓷绝缘式；；；；；Z——浇注式
第四个字母：B——保；；；；ぃ；；；；D——差动
第一个字母：数字——电压品级(kV)。。。。。
例如：LMZ—0.66体现用环氧树脂浇注的穿芯式电流互感器 0.66kV。。。。。
额定事情电压，，，，，互感器允许恒久运行的最高相同电压有用值。。。。。
额定一次电流，，，，，作为互感器性能基准的一次电流值。。。。。
额定二次电流，，，，，作为互感器性能基准的二次电流值，，，，，通常为5A或1A。。。。。
额定电流比，，，，，额定一次电流与额定二次电流之比。。。。。
额定负荷，，，，，确定互感器准确级所依据的负荷值。。。。。电流互感器二次K1、K2端子以外的回路阻抗都是电流互感器的负荷。。。。。通常以视在功率伏安或以阻抗欧姆体现。。。。。
额定功率因数，，，，，二次额定负荷阻抗的有功部分与额定阻抗之比。。。。。
准确度品级，，，，，在划定使用条件下，，，，，互感器的误差在该品级划定的限值之内电力工程中计量,常用的品级有0.2、0.5、0.2S、0.5S等。。。。。

二、丈量用电流互感器接线要领
       丈量用电流互感器的作用是指在正常电压规模内，，，，，向丈量、计量装置提供电网电流信息。。。。。
1、通俗电流互感器接线图
尊时凯龙·(中国区)人生就是搏

电流互感器的一次侧电流是从P1端子进入，，，，，从P2端子出来；；；；；即P1端子毗连电源侧，，，，，P2端子毗连负载侧。。。。。
电流互感器的二次侧电流从S1流出，，，，，进入电流表的正接线柱，，，，，电流表负接线柱出来后流入电流互感器二次端子S2，，，，，原则上要求S2端子接地。。。。。
注：某些电流互感器一次标称，，，，，L1、L2，，，，，二次侧标称K1、K2。。。。。

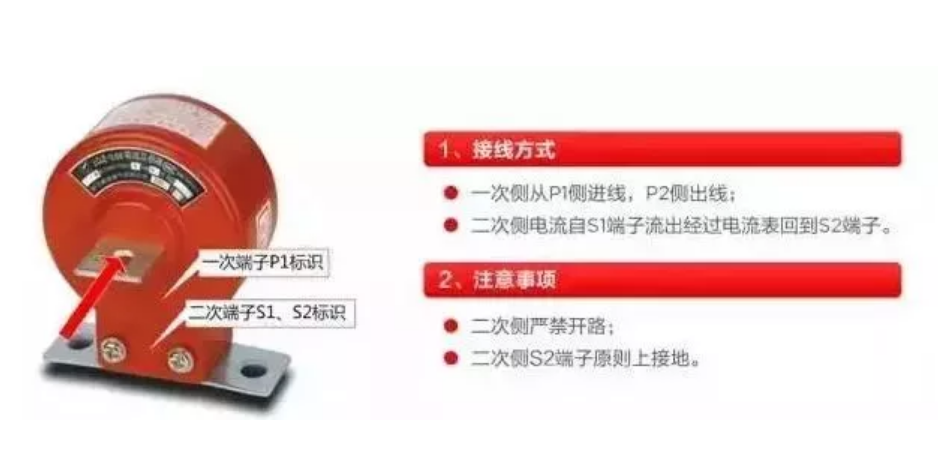

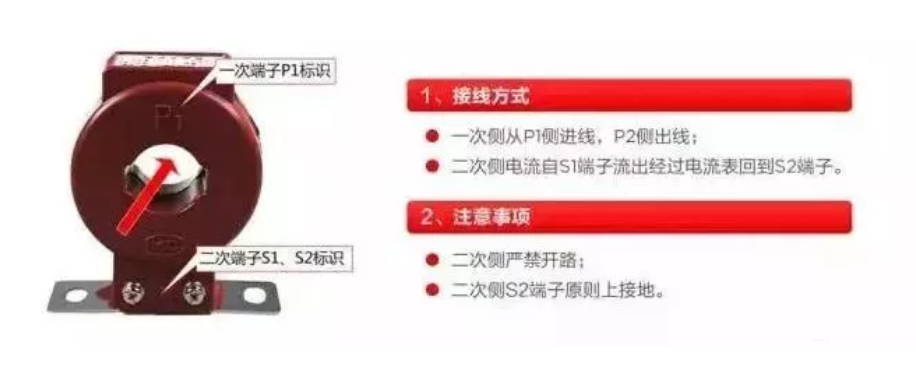

2、穿心式电流互感器接线图

尊时凯龙·(中国区)人生就是搏

穿心式电流互感器接线与通俗电流互感器类似，，，，，一次侧从互感器的P1面穿过，，，，，P2面出来，，，，，二次侧接线与通俗互感器相同。。。。。

三、电流互感器接线图
电流互感器接线总体分为四个接线方法：

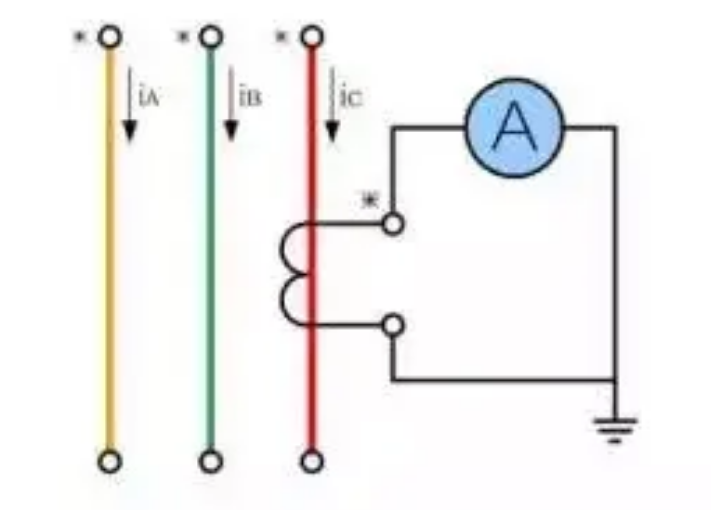

1、单台电流互感器接线图
       只能反应单相电流的情形，，，，，适用于需要丈量一相电流的情形。。。。。

尊时凯龙·(中国区)人生就是搏
单台电流互感器接线图

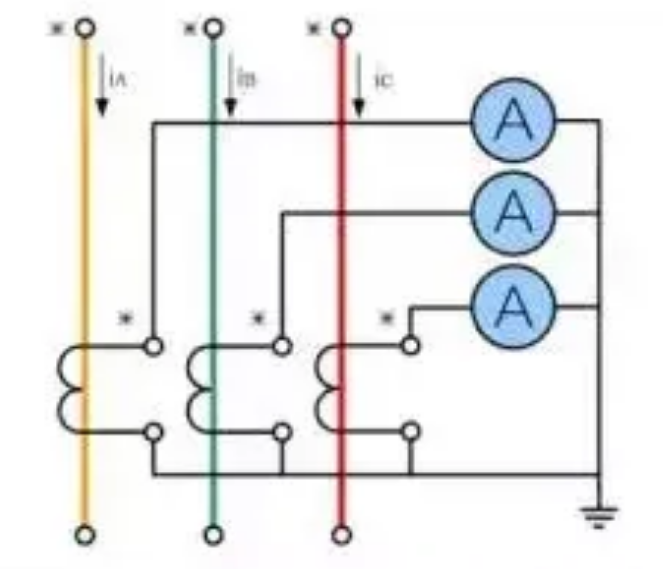

2、三相完全星形接线和三角形接线形式电流互感器接线图
       三相电流互感器能够实时准确相识三相负荷的转变情形。。。。。

尊时凯龙·(中国区)人生就是搏
三相完全星形电流互感器接线图

尊时凯龙·(中国区)人生就是搏

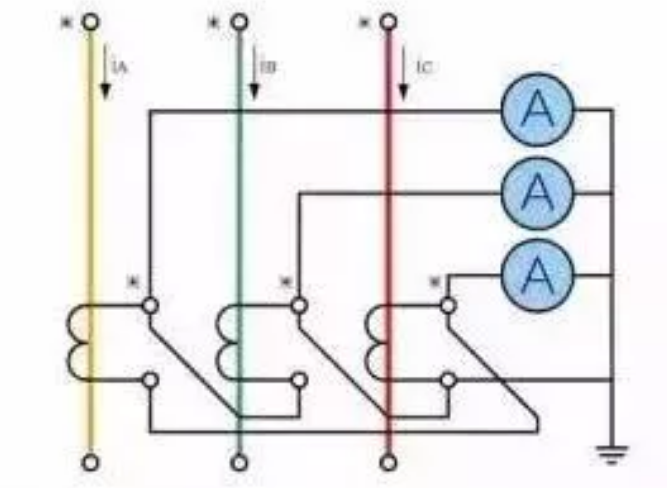

三相完全角形电流互感器接线图

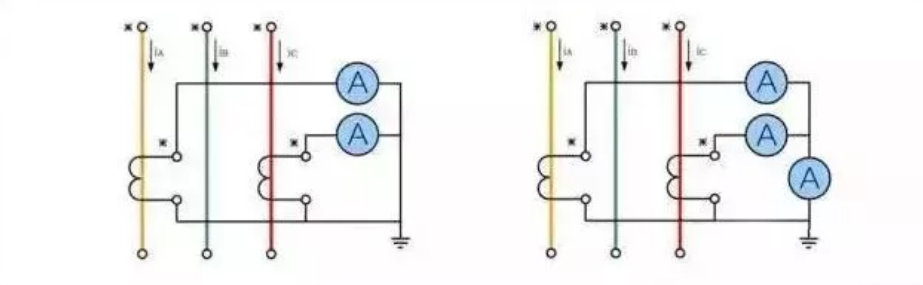

3、两相不完全星形接线形式电流互感器接线图
       在现实事情中用得最多，，，，，但仅限于三相三线制系统。。。。。它节约了一台电流互感器，，，，，凭证三相矢量和为零的原理，，，，，用A、C相的电流算出B相电流。。。。。

尊时凯龙·(中国区)人生就是搏
两相不完全星形接线形式电流互感器接线图

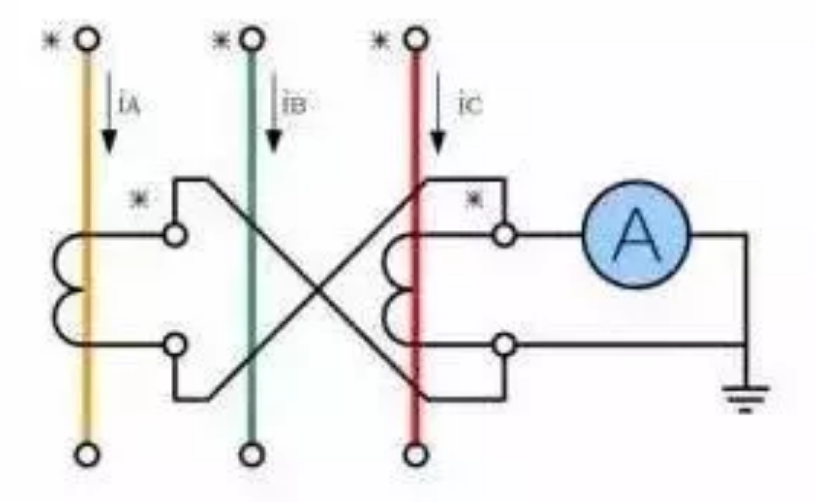

4、两相差电流接线形式电流互感器接线图
       也仅用于三相三线制电路中，，，，，这种接线的优点是不但节约一块电流互感器，，，，，并且也可以用一块继电器反应三相电路中的种种相间短路故障，，，，，亦即用最少的继电器完成三相过电流保；；；；，，，，，节约投资。。。。。

尊时凯龙·(中国区)人生就是搏
两相差电流接线形式电流互感器接线图

5、其它接线方法

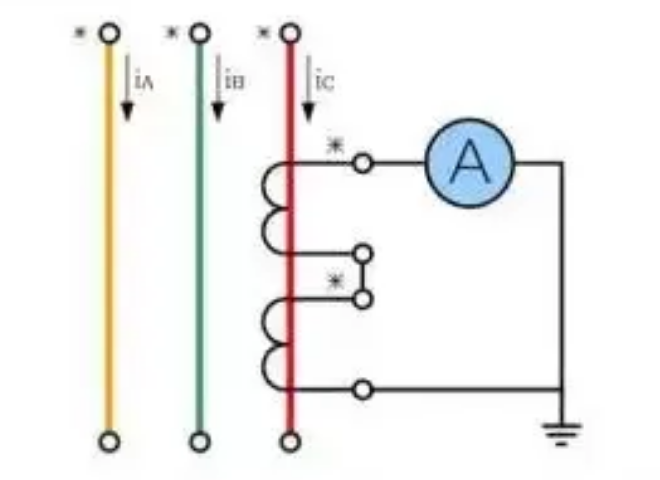

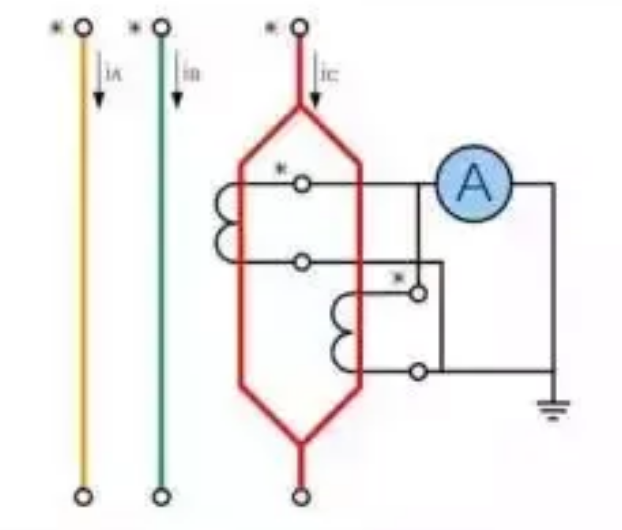

5.1 原边串联、副边串联
       电流互感器原边串联、副边串联接线图如下所示，，，，，串联后效果：互感器变比稳固，，，，，二次额定负荷增大一倍。。。。。

尊时凯龙·(中国区)人生就是搏
电流互感器原边串联、副边串联接线图

5.2 原边串联、副边并联
       电流互感器原边串联、副边并联接线图如下所示，，，，，串并联后效果：互感器变比减小一倍，，，，，二次额定负荷增大一倍。。。。。

尊时凯龙·(中国区)人生就是搏
电流互感器原边串联、副边并联接线图

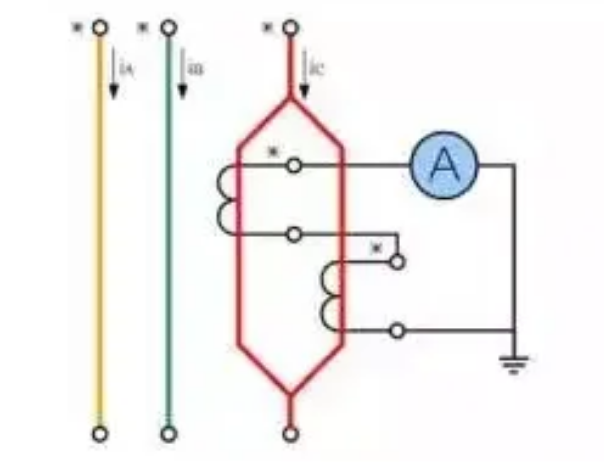

5.3 原边并联、副边串联
       电流互感器原边并联、副边串联接线图如下所示，，，，，串并联后效果：互感器变比增大一倍，，，，，二次额定负荷增大一倍。。。。。

尊时凯龙·(中国区)人生就是搏
电流互感器原边并联、副边串联接线图

5.4 原边并联、副边并联
       电流互感器原边并联、副边并联接线图如下所示，，，，，并联后效果：互感器变比稳固，，，，，二次额定负荷增大一倍。。。。。

尊时凯龙·(中国区)人生就是搏
电流互感器原边并联、副边并联接线图

四、关于电流互感器的重点问题
1、电流互感器的二次负载阻抗若是凌驾了其允许的二次负载阻抗．为什么准确度就会下降?
       电流互感器二次负载阻抗的巨细对互感器的准确度有很大影响。。。。。这是由于，，，，，若是电流互感器的二次负载阻抗增添得许多，，，，，凌驾了所允许的二次负载阻抗时，，，，，励磁电流的数值就会大大增添，，，，，而使铁芯进入饱和状态，，，，，在这种情形下，，，，，一次电流的很大一部分将用来提供励磁电流，，，，，从而使互感器的误差大为增添，，，，，其准确度就随之下降了。。。。。


2、用于差动保；；；；さ牡缌骰ジ衅，，，，，要求其铁芯好，，，，，还要加大铁芯截面，，，，，为什么？？？？？ ？？ ？
       在系统正常运行或差动保；；；；す婺Ｍ獠慷搪肥，，，，，差动保；；；；ち酵返缌骰ジ衅鞯牡缌魇岛拖辔幌嗤，，，，，应没有电流流入差动继电器，，，，，但现实上这两套电流互感器的特征不可能 完全相同，，，，，励磁电流便纷歧样，，，，，二次电流不会相等，，，，，继电器中将流过 不平衡电流。。。。。为了镌汰不平衡电流，，，，，必需刷新电流互感器的结构，，，，，使其不致饱和，，，，，或选用消耗小的特种硅钢片制作铁芯，，，，，并加大铁芯截面。。。。。


3、电流互感器二次绕组的接线有那几种方法？？？？？ ？？ ？
       凭证继电保；；；；ず妥远爸玫牟畋鹨，，，，，电流互感器二次绕组通常有以下几种接线方法：
⑴、完全（三相）星形接线；；；；；
⑵、不完全（两相）星形接线；；；；；
⑶、三角形接线；；；；；
⑷、三相并接以获得零序电流接线；；；；；
⑸、两相差接线；；；；；
⑹、一相用两只电流互感器串联的接线；；；；；
⑺、一相用两只电流互感器并联的接线。。。。。


4、什么叫电流互感器的接线系数？？？？？ ？？ ？接线系数有什么作用?
       通过继电器的电流与电流互感器二次电流的比值叫电流互感器的接线系数，，，，，即Kc=Ik／I2 式中
Ik--流人继电器中的电流；；；；；
12--流人电流互感器的二次电流；；；；；
       接线系数是继电保；；；；ふㄅ趟阒械囊桓鲋饕问，，，，，对种种电流保；；；；ふ闪吭行动值的盘算，，，，，都要思量接线系数。。。。。

5、什么叫电压互感器反充电？？？？？ ？？ ？对保；；；；ぷ爸糜惺裁从跋？？？？？ ？？ ？
       通过电压互感器二次侧向不带电的母线充电称为反充电。。。。。如220kV电压互感器，，，，，变比为2200，，，，，停电的一次母线纵然未接地，，，，，其阻抗(包括母线电容及绝缘电阻)虽然较大，，，，，假定为1MΩ，，，，，但从电压互感器二次测看到的阻抗只有1000000／(2200)2=0．2Ω，，，，，近乎短路，，，，，故反充电电流较大(反充电电流主要决议于电缆电阻及两个电压互感器的漏抗)，，，，，将造成运行中电压互感器二次侧小开关跳开或熔断器熔断，，，，，使运行中的保；；；；ぷ爸檬サ缪，，，，，可能造成保；；；；ぷ爸玫奈蠖蚓芏！！！。

6、零序电流互感器的装置
（1）电缆头和零序电流互感器的支架应用绝缘物可靠隔离。。。。。
（2）爆发单相接地时，，，，，接地电流不但在地中流过，，，，，也可能沿着电缆外皮流过。。。。。为了避免区外单相接地故障时装置误行动，，，，，电缆头接地线应穿过零序电流互感器再接地。。。。。（接地线回穿过零序电流互感器再接地）

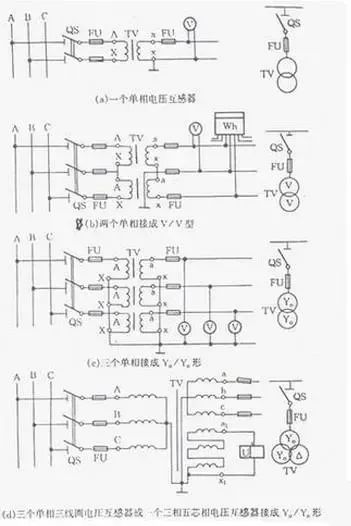

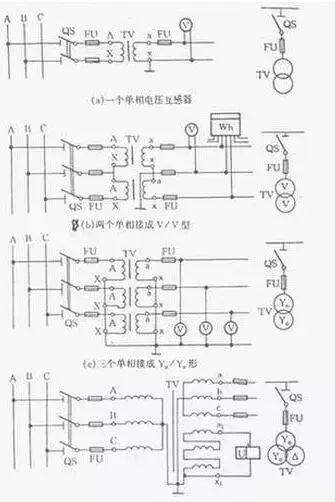

       常用电压互感器的接线，，，，，电压互感器在三相电路中常用的接线方法有四种：如下图

尊时凯龙·(中国区)人生就是搏
(d)三个单相三线圈电压互感器或一个三相五芯相电压互感器
尊时凯龙·(中国区)人生就是搏

1、一个单相电压互感器的接线，，，，，用于对称的三相电路，，，，，二次侧可接仪表和继电器，，，，，如图1（a）。。。。。
2、两个单相电压互感器的V/V形接线，，，，，可丈量相间线电压，，，，，但不可测相电压，，，，，如图1（b）。。。。。
3、三个单相电压互感器接成Y0/Y0形，，，，，如图1（c）。。。。？？？？？ ？？ ？晒┯σ笳闪肯叩缪沟囊潜砗图痰缙，，，，，以及要求供应相电压的绝缘监察电压表。。。。。
4、一台三相五芯柱电压互感器接成Y0/Y0/Δ（启齿三角形），，，，，如图1（d）所示。。。。。接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。。。。。辅助二次线圈接成启齿三角形，，，，，供电给绝缘监察电压继电器。。。。。当三相系统正常事情时，，，，，三相电压平衡，，，，，启齿三角形两头电压为零。。。。。当某一相接地时，，，，，启齿三角形两头泛起零序电压，，，，，使绝缘监察电压继电器行动，，，，，发出信号。。。。。
       详细剖析如下PT接V/V型的接线图：左图是准确接线，，，，，电压平衡；；；；；右图是过失接线，，，，，电压不平衡。。。。。
