断路器控制回路断线剖析

典范控制回路

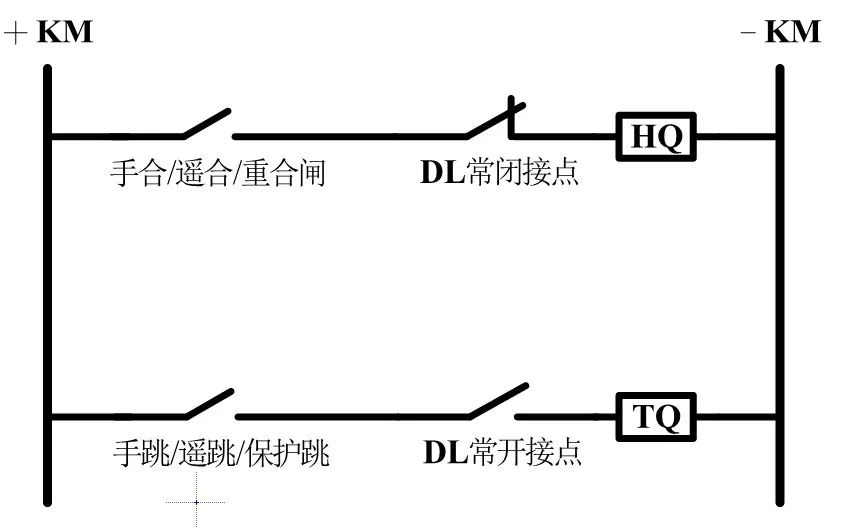

       断路器控制回路的简化跳、合闸原理图如图1所示，，，，，其中+KM和-KM代表正、负电源，，，，，DL为断路器辅助触点，，，，，HQ、TQ划分为合、跳闸线圈。。。。。。。（注重：为了利便明确，，，，，将手合/遥合/重合闸行动接点在图中简化为统一个合闸出口接点，，，，，手跳/遥跳/保；；；；；；；ぬ嗨。。。。。。。）

       假定断路器在合闸状态，，，，，断路器辅助接点DL？？？？？？？拥惚蘸。。。。。。。当保；；；；；；；ぷ爸梅⑻⑾铝，，，，，跳闸出口接点闭合，，，，，通过正电源→跳闸出口接点→DL→TQ→负电源组成回路，，，，，跳闸线圈TQ得电，，，，，断路器跳闸。。。。。。。断路器完成跳闸行动后，，，，，DL？？？？？？？拥愣峡⒒芈，，，，，DL常闭接点闭合，，，，，为下次合闸做准备。。。。。。。断路器合闸历程同理。。。。。。。

       为何需要使用辅助触点DL？？？？？？？拥愣峡⒌缌鳎阂皇俏吮苊馓⒊隹诮拥阏沉斐商⑾呷Q烧坏（由于TQ的热容量是按短时通电来设计的）；；；；；；；；二是由于若是由跳闸出口接点来断开跳闸电流，，，，，由于接点的断弧容量不敷，，，，，容易造成接点烧坏，，，，，这就为下一次保；；；；；；；ぬⅲɑ蚝险ⅲ┞裣铝艘患。。。。。。。


2.监视回路

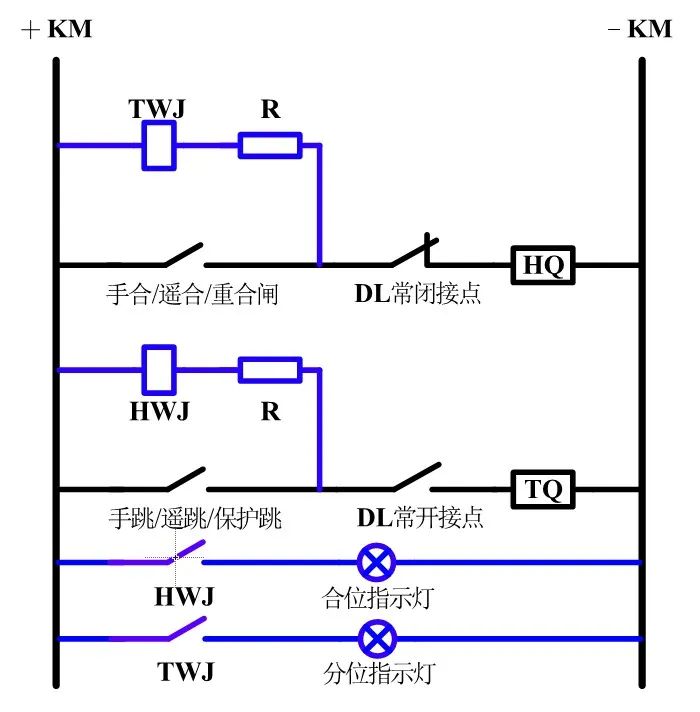

       控制回路应该能够反应断路器的位置状态以及跳合闸回路的完整性。。。。。。。以是我们在回路中增添了TWJ、HWJ来监视跳闸回路、合闸回路的完整性，，，，，如图2中用蓝色部分所示。。。。。。。HWJ和TWJ划分为合、分闸监视继电器。。。。。。。

       当开关在分位时，，，，，DL常闭触点闭合，，，，，TWJ继电器所在回路导通,TWJ行动，，，，，在本图下方的TWJ？？？？？？？サ惚蘸，，，，，分位指示灯点亮，，，，，反应断路器在分闸位置，，，，，合闸回路完好。。。。。。。同理合位指示灯亮时，，，，，指示断路器在合闸位置，，，，，跳闸回路完好。。。。。。。

       此时有一个问题需要思索？？？？？？？在分闸监视回路导通时，，，，，有电流流过合闸线圈HQ，，，，，会不会引起断路器合闸误行动？？？？？？？

       谜底是不会的，，，，，由于在分闸监视回路中串入了限流电阻R，，，，，回路中流经的电流会很小，，，，，低于合闸线圈HQ的启动电流值，，，，，因此并不汇合闸。。。。。。。

3.跳、合闸坚持回路

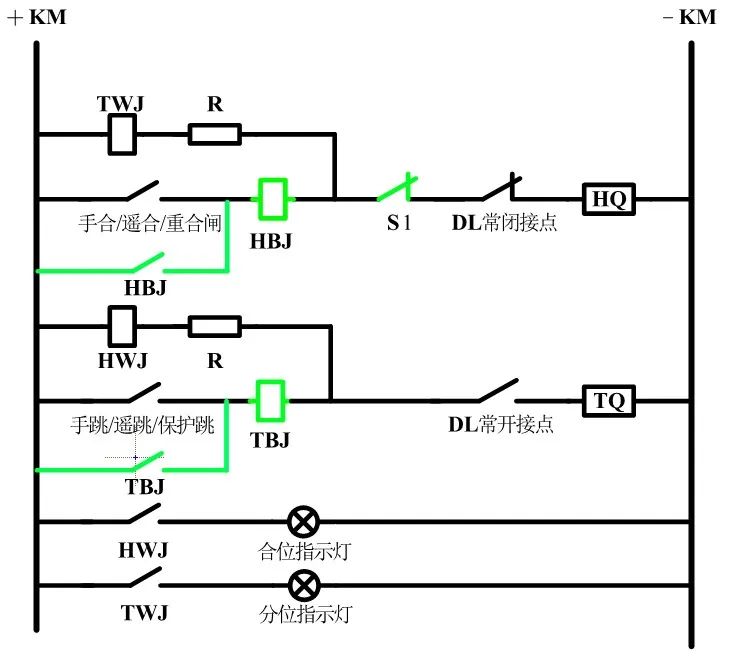

       在分、合闸操作时，，，，，发出的遥合/遥分指令一样平常为几百毫秒的高电平脉冲，，，，，为避免该脉冲在分、合闸操作竣事前失效，，，，，包管分、合闸行动完全，，，，，需要加入坚持回路。。。。。。。简朴来说就是为了避免跳、合闸出口接点先于DL辅助接点断开，，，，，导致分、合闸行动未完成，，，，，因此增添了跳、合闸自坚持回路，，，，，如图3绿色部分所示。。。。。。。其中HBJ和TBJ划分代表合、跳闸坚持继电器，，，，，S1代表储能弹簧的行程节点。。。。。。。

       当合闸操作时，，，，，HBJ继电器导通，，，，，HBJ？？？？？？？サ惚蘸，，，，，这时无论合闸出口接点是否断开，，，，，合闸回路都会通过HBJ触点导通，，，，，完成合闸操作，，，，，此时无论合闸出口接点是否先于DL辅助接点断开，，，，，都不会影响断路器合闸。。。。。。。分闸同理。。。。。。。

       可是增添HBJ继电器保存误差：发出合闸下令HBJ行动后，，，，，此时合闸回路的通断完全由辅助接点DL决议，，，，，若是弹簧未储能，，，，，断路器无法正常合闸，，，，，DL常闭触点就一直闭合，，，，，合闸电流一直保存，，，，，易销毁HQ，，，，，以是要串入储能弹簧的行程节点S1。。。。。。。

4.合后继电器回路

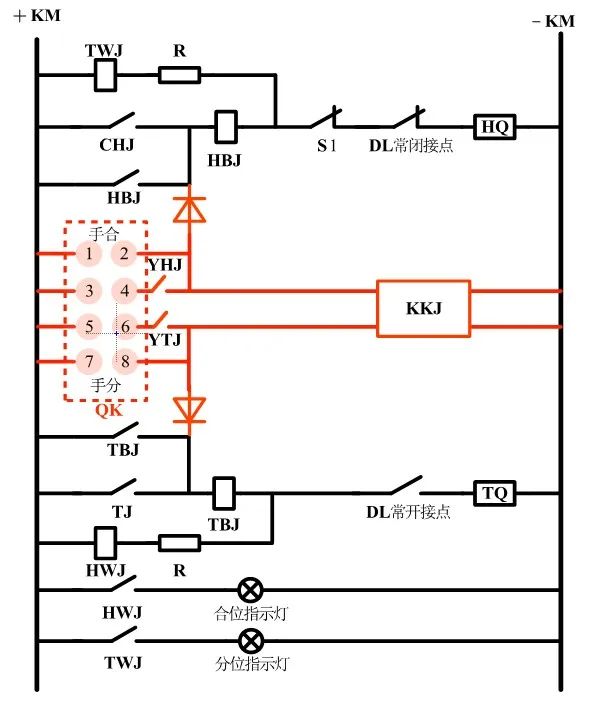

       一样平常断路器分、合闸操作可分为：就地手动、远方？？？？？？？匾约氨；；；；；；；；ぷ爸米远刂迫址椒，，，，，控制回路应该具有区分保；；；；；；；ぷ爸眯卸腿宋僮鞫下菲鞯墓π，，，，，以是还应加入合后继电器（KKJ），，，，，如图4中红色部分。。。。。。。

       此时我们可将图一中简化的出口接点举行拆分：CHJ为重合闸接点，，，，，TJ为保；；；；；；；ぬ⒔拥，，，，，YHJ为？？？？？？？睾险⒔拥。。。。。。。YTJ为？？？？？？？胤终⒔拥，，，，，HHJ为合后继电器，，，，，QK为开关操作把手。。。。。。。

       当把手位置在远方时，，，，，③④、⑤⑥接点导通，，，，，可举行？？？？？？？夭僮。。。。。。。

       当把手位置在就地合闸时，，，，，①②接点导通，，，，，完成绩地合闸操作。。。。。。。

       当把手位置在就地分闸时，，，，，⑦⑧接点导通，，，，，完成绩地分闸操作。。。。。。。

       图中的KKJ继电器为双位继电器，，，，，当手动（？？？？？？？兀┖险⑹，，，，，KKJ继电器行动，，，，，置“1”，，，，，并且始终坚持直到分闸才返回；；；；；；；；当手分/遥分触点闭适时，，，，，KKJ继电器返回，，，，，置"0"，，，，，并且始终坚持直到合闸才返回。。。。。。。

       由于保存二极管（单向导通），，，，，CHJ和TJ是不会触发KKJ继电器的，，，，，KKJ的作用是用来判断是正常的分合闸操作，，，，，照旧故障时保；；；；；；；ぷ爸玫奶险⑿卸。。。。。。。当正常的分合闸操作时，，，，，KKJ应变位，，，，，当保；；；；；；；ば卸险⑹，，，，，KKJ应稳固位。。。。。。。KKJ的？？？？？？？拥闾峁┯“事故总”信号以及重合闸装置使用。。。。。。。

5.防跳回路

       所谓防跳并不是避免“跳闸”而是避免“跳跃”。。。。。。。跳跃指的是由于控制开关合闸位置停留时间过长或触点粘连同时线路爆发永世性故障，，，，，造成断路器一直重复跳-合-跳-合-跳的历程。。。。。。。

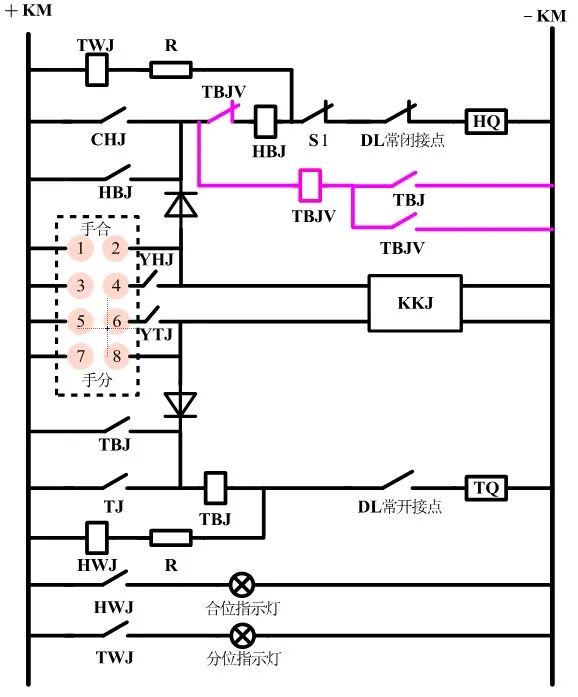

       爆发跳跃会导致导致故障电流多次攻击，，，，，损坏断路器甚至爆炸。。。。。。。防跳回路详见图5中粉色部分，，，，，其中TBJV为防跳继电器。。。。。。。

       当保；；；；；；；ぷ爸眯卸，，，，，跳闸回路中有电流流过，，，，，防跳回路中的TBJ？？？？？？？サ惚蘸，，，，，此时若是爆发合闸触点黏连的情形，，，，，合闸下令一直发出，，，，，那么合闸触点→TBJV→TBJ这条回路导通，，，，，防跳电压继电器TBJV将会电压自坚持，，，，，自坚持中的TBJV触点闭合，，，，，在HBJ旁的TBJV常闭触点将断开，，，，，切断合闸回路，，，，，避免断路器“跳跃”。。。。。。。

       若是跳闸时代没有分闸下令保存，，，，，则在断路器完因素闸后，，，，，跳闸回路被DL？？？？？？？拥愣峡，，，，，TBJ电流线圈失电，，，，，此时由于合闸接点一直是断开的，，，，，不可形成TBJV电压自坚持，，，，，复归。。。。。。。TBJV重新闭合，，，，，合闸回路完好，，，，，不影响下次的跳合闸。。。。。。。


控制回路断线剖析

1.缘故原由剖析

       “控制回路断线”信号的原理是通过跳位继电器（TWJ）和合位继电器（HWJ）来监视回路完好情形。。。。。。。如图6所示为跳位继电器（TWJ）常闭触点与合位继电器（HWJ）常闭触点串联组成信号回路。。。。。。。

       只有合闸位置继电器HWJ和跳闸位置继电器TWJ同时失压，，，，，才致使两者常闭接点同时闭合，，，，，回路接通，，，，，保；；；；；；；け刂苹芈范舷咝藕。。。。。。。显然，，，，，只有开关跳闸或合闸回路的完整性被破损时，，，，，才会泛起这种异常情形。。。。。。。

       值得注重的是，，，，，在？？？？？？？胤趾险⑹被岜刂苹芈范舷咝藕，，，，，团结图4可知，，，，，合闸时，，，，，弹簧释放能量使断路器合闸，，，，，此时弹簧处于未储能状态，，，，，合闸回路中的弹簧储能接点S1翻开，，，，，此时TWJ所在回路断开，，，，，TWJ失磁，，，，，同时由于断路器还未合到位，，，，，跳闸回路中？？？？？？？拥悖―L）照旧处于翻开状态，，，，，从而HWJ不可励磁，，，，，这时TWJ与HWJ均不励磁，，，，，便发出控回断线信号。。。。。。。当合闸完成后，，，，，？？？？？？？拥悖―L）闭合，，，，，接通跳闸回路，，，，，HWJ励磁，，，，，控断信号复归。。。。。。。由于断路器合闸历程时间很短，，，，，控断信号发出后即可复归。。。。。。。


2.故障缘故原由


（1）外部缘故原由


控制电源空开跳开，，，，，或回路失去电源

手车开关电源插件没插好或手车开关没有推到准备位或事情

断开器的储能电源开关断开

断路器汇控柜内的远/近控开关在“就地”位置

六氟化硫低气压闭锁行动




（2）分闸时控制回路异常


常闭接点（DL）异常

弹簧储能电机的相关辅助接点松动或异常导致弹簧储能接点（S1）断开

合闸线圈故障烧坏导致合闸回路断线

S2接点由于合闸闭锁电磁铁故障不励磁而不可闭合，，，，，使合闸回路断线

合闸回路中其他电气元件故障，，，，，导致合闸回路断开



（3）合闸时控制回路异常


？？？？？？？拥悖―L）异常

分闸线圈故障烧坏导致分闸回路断线

分闸回路中其他电气元件故障，，，，，导致分闸回路断开

3.故障危害

       控制回路断线的最直接的危害就是导致开关无法正常分合闸，，，，，分闸时？？？？？？？刂苹芈范舷咚得骱险⒒芈芬斐，，，，，开关无法合闸，，，，，合闸时报控制回路断线说明分闸回路异常，，，，，开关无法正常分闸。。。。。。。

       举例：若某10kV母线中某条10kV线路开关合闸时报控制回路断线，，，，，当该线路爆发故障时，，，，，虽保；；；；；；；し⑻⒊隹，，，，，但该开关并不可跳闸，，，，，这时必需由主变低后备行动跳闸隔离故障，，，，，直接导致整条母线失电，，，，，扩大了事故规模。。。。。。。

控制回路断线处置惩罚方法


1、电气方面的缘故原由，，，，，能凭证图纸自行查找处置惩罚的故障应连忙处置惩罚，，，，，不可查找处置惩罚的连忙上报缺陷，，，，，期待磨练班现场处置惩罚。。。。。。。

2、由于压力降低、机构缘故原由泛起控制回路断线时，，，，，应首先汇报调理，，，，，申请转移负荷、接纳旁路带线或用上一级断路器隔离的要领停电处置惩罚。。。。。。。
