? 1A与5A二次电流的电流互感器比照剖析

1、线路功耗降低
       线路功耗与通过电流平方成正比，，，，，，二次电流为1A的电流互感器比5A减低功耗25倍，，，，，，即1A的功耗仅为5A的4%。。。。。。。

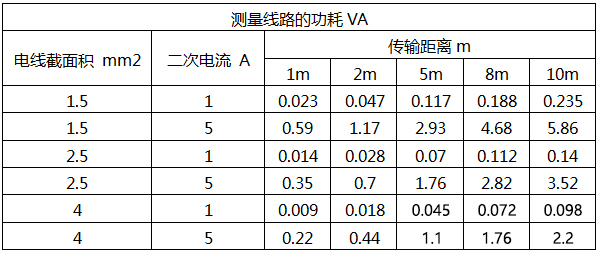

表1 电流互感器丈量回路的功耗

2、传输距离加大
       下相同负载下，，，，，，二次电流为1A互感器的传输距离是5A的25倍，，，，，，这样可阻止5/1A中心互感器或选用大容量互感器。。。。。。。

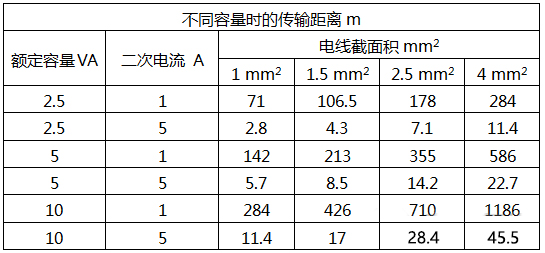

表2 差别额定容量时的传输距离

3、电线截面积小
       大中型工厂，，，，，，当仪表和电流互感器装置距离较远(例如45.5m)时，，，，，，从表2 可以看出，，，，，，中选用5A、10VA电流互感器时，，，，，，线截面积经盘算需4mm3；；；；；；；若选用1A、2.5VA电流互感器，，，，，，线截面仅需1mm2。。。。。。。现在随着盘算机和数控仪表的普及和生长，，，，，，额定二次电流为1A及以下规格的电流互感器选型已经较普遍。。。。。。。

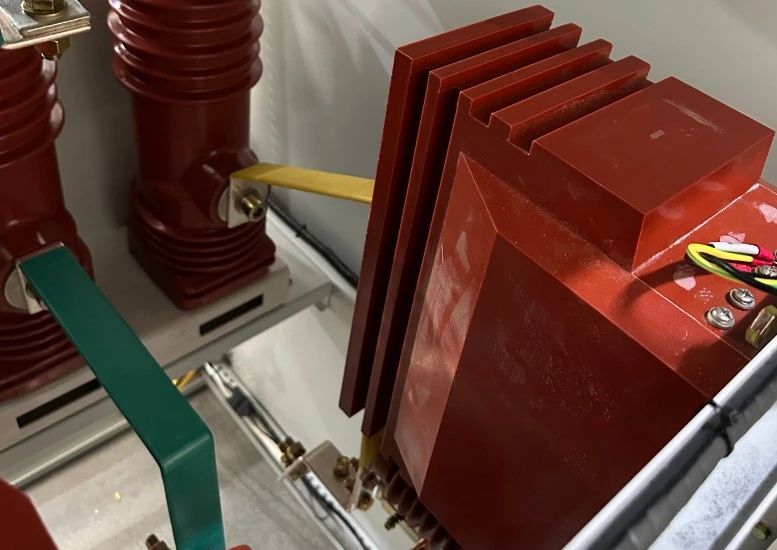

? 电流互感器二次电流额定值的合理选择

       在相统一次额定电流、相同额定输出容量的情形下，，，，，，电流互感器二次电流接纳1A或5A，，，，，，其结构和特征有较大的差别。。。。。。。接纳1A比接纳5A，，，，，，其结构和特征有较大的差别。。。。。。。接纳1A比接纳5A的电流互感器匝数比大5倍，，，，，，二次绕组匝数大5倍，，，，，，开路电压高，，，，，，内阻大，，，，，，励磁电流小，，，，，，制造的难度大，，，，，，价钱略高。。。。。。。但接纳1A可以大幅度降低电缆中的有功消耗(降低到接纳5A的1/25)，，，，，，在相同条件下，，，，，，可增添电流回路电缆的允许长度。。。。。。。

       电流互感器的二次额定电流接纳1A或是5A，，，，，，需经手艺经济较量确定。。。。。。。接纳1A时，，，，，，电流互感器自己的投资增添，，，，，，而电流回路的控制电缆投资较少；；；；；；；相反，，，，，，接纳5A时，，，，，，电流互感器自己的投资降低，，，，，，，，，，，，而二次电缆的投资会增添。。。。。。。

       在选择电流护管器二次额定电流时，，，，，，还应思量；；；；；；；ぷ爸煤驼闪恳潜淼亩疃ǖ缌魇欠衲苡胫涮；；；；；；；统一变电所中，，，，，，各侧电流互感器的二次电流尽可能一致等因素。。。。。。。

       一样平常来说，，，，，，在220kV及以下电压品级变电所中，，，，，，220kV回路未几，，，，，，而10-60kV回路数较多，，，，，，电缆长度较短。。。。。。。电流互感器二次额定电流接纳5A是经济的。。。。。。。在330kV及以上电压品级变电所，，，，，，220kV及以上回路数较多，，，，，，电流回路电缆较长，，，，，，电流互感器二次额定电流接纳1A是经济的。。。。。。。

       电流互感器一次和二次额定电流选定后，，，，，，电流互感器的额定变比也就确定了。。。。。。。在现实工程中，，，，，，工程的初期切合往往较轻，，，，，，与回路的设计负荷相差较大，，，，，，电流互感器的二次电流很小。。。。。。。指针电流表读数有难题或不可包管机电；；；；；；；ぷ爸米钚∽既肥虑榈缌鞯囊蟆。。。。。。这就要求在不替换电流互感器情形下，，，，，，改变其电流变比。。。。。。。改变电流互感器的变比，，，，，，通常接纳以下要领：


①接纳双转变的电流互感器。。。。。。。这种电流互感器有两个一次绕组，，，，，，通过一次绕组接成串联或并联来改变其转变。。。。。。。例如，，，，，，一台有两个一次绕组额定电流各为600A的电流互感器，，，，，，当两绕组并联时，，，，，，变比为1200/5A；；；；；；；当两绕组串联时，，，，，，变比为600/5A。。。。。。。

②在电力互感器的二次绕组设分讨论。。。。。。。

【经典案例】某化工厂，，，，，，各生产车间情形多为爆炸性情形，，，，，，各车间电气控制室不装置在车间内，，，，，，而是装置在距离各车间较远的公共电气控制室，，，，，，来实现对系统电流信息的集中收罗，，，，，，现场电流互感器与控制室之间距离约莫200米，，，，，，有的甚至300米，，，，，，二次传输导线为2.5平方毫米，，，，，，使用的电流互感器有ALH-0.66/30I 200/5A 0.5级 5VA 穿心1匝等许多规格，，，，，，使用的电流表为YR-GFI-9L1-2，，，，，，该项目较量大，，，，，，该项目在将完工，，，，，，部分工程试运行时，，，，，，发明所有电流表显示与现场电流完全禁绝确。。。。。。。

【问题剖析】电流互感器额定容量就是电流互感器额定二次电流I2e，，，，，，通过二次回路额定负载Z2e时所消耗的视在功率S2e，，，，，，即，，，，，，S2e=I2e2Z2e；；；；；；；因数显表消耗的视在功率只有0.05VA，，，，，，很小，，，，，，以是我们可以不思量，，，，，，Z2e=ρ.2L/S=0.0176Ω.mm2/m×2×200m /2.5=2.82Ω，，，，，，S2e=I2e2Z2e=5A2×2.82Ω=70.5VA，，，，，，远远大于电流互感器的额定容量5VA，，，，，，以是此时应该选择200/1A的电流互感器，，，，，，2010年2月份该项目替换了所有的比5A电流互感器，，，，，，同时由于电流表为数显表，，，，，，变比可以重新设定为200/1，，，，，，使整个系统恢复正常。。。。。。。

? 低压电流互感器选型：要害因素与办法

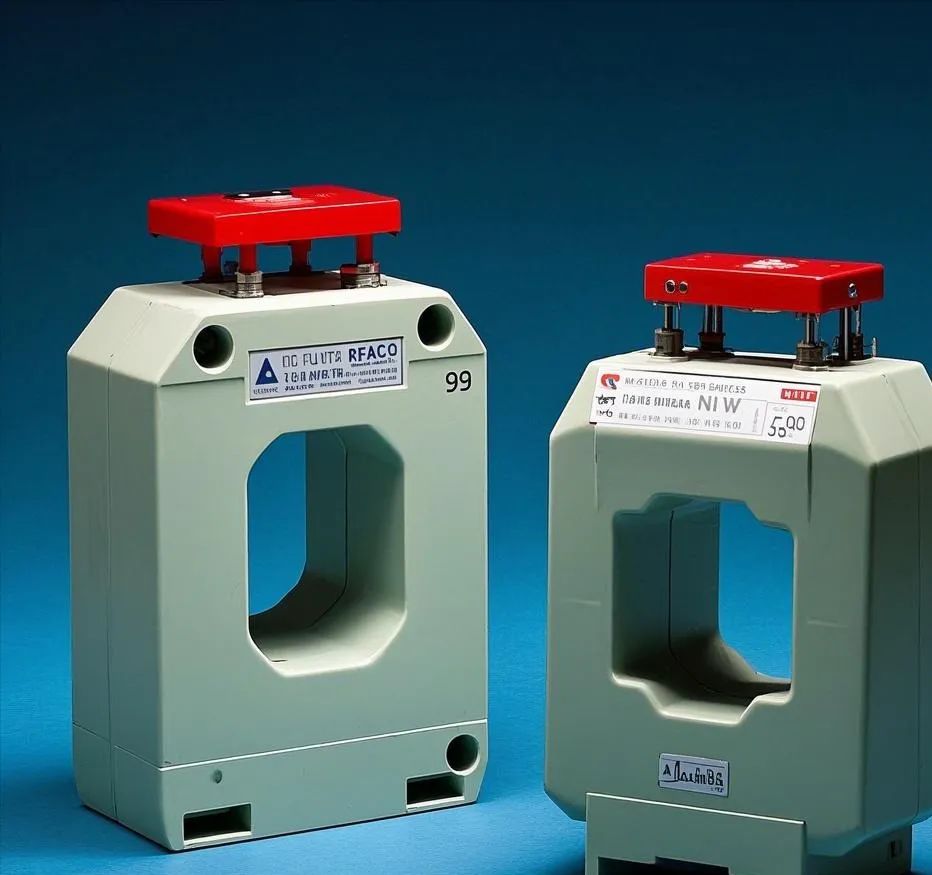

1、凭证一次电流及母线截面等参数选择对应的规格产品。。。。。。。一次导线穿越互感器窗孔。。。。。。。翻开翻盖，，，，，，通过压线片举行二次接线，，，，，，二次接线引出后翻盖复位。。。。。。。计量电能可直接使用翻盖小孔加封铅印，，，，，，以防窃电。。。。。。。

2、事情电流恒久不凌驾1.1倍额定值，，，，，，允许在1.2倍额定值时短时使用，，，，，，时间不凌驾1h；；；；；；；

3、凭证被测电流巨细，，，，，，选定额定电流比，，，，，，一样平常选用被测电流是额定电流的2/3；；；；；；；

4、产品极性体现为：一次接线标记P1、P2，，，，，，响应二次接线标记S1、S2；；；；；；；S1体现P1的同名端，，，，，，S2体现P2的同名端；；；；；；；

5、丈量仪表接于S1、S2端上，，，，，，此时所接回路的总负荷不应凌驾互感器的额定负荷，，，，，，当装置电流表位置与电流互感器相距甚远或回路负载较大时，，，，，，应优先选用二次电流为1A的电流互感器；；；；；；；

6、注重凭证母排的规格和根数，，，，，，选用相匹配窗口巨细的互感器。。。。。。。
