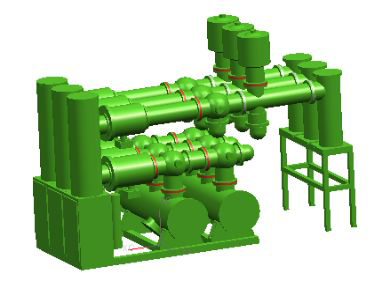

图 1 GIS装备的典范结构组成

2、GIS装备的特点

       由于SF6气体具有优异的绝缘性能、灭弧性能和稳固性能，，，，，，， GIS装备具有占地面积少、灭弧能力强、可靠性高等优点，，，，，，，可是SF6气体绝缘能力受电场匀称水平的影响较大，，，，，，，当GIS内部保存尖端或异物时易爆发绝缘异常。。。。。

       GIS装备接纳全关闭结构，，，，，，，在带来内部元器件不受情形滋扰、磨练周期长、维护事情量少、电磁滋扰低等优点的同时，，，，，，，也保存单次磨练事情重大、检测手段相对缺氨扇问题，，，，，，，而当关闭结构被外界情形所侵蚀破损，，，，，，，还会进一步带来进水、漏气等一系列问题。。。。。

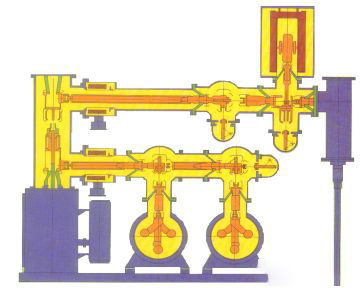

图 2 GIS装备接纳全关闭结构

3、GIS装备的内部结构

       GIS导电回路是由若干元件组成。。。。。按事情方法，，，，，，，一样平常可分为：牢靠接触（用紧固件如螺钉紧固的电接触称为牢靠接触，，，，，，，牢靠接触在事情历程中没有相对运动。。。。。如触头与盆子的毗连等）、触头接触（在事情历程中可以疏散的电接触又称为可分接触）、滑动及转动接触（在事情历程中，，，，，，，触头间可以相互滑动或转动，，，，，，，但不可疏散的电接触称为滑动及转动接触。。。。？？？？？？？氐缙鞯闹行拇ネ肪褪墙幽烧庵值缃哟ィ！！！。

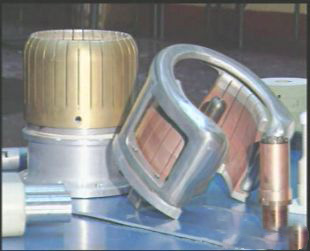

图 3 GIS装备的触头

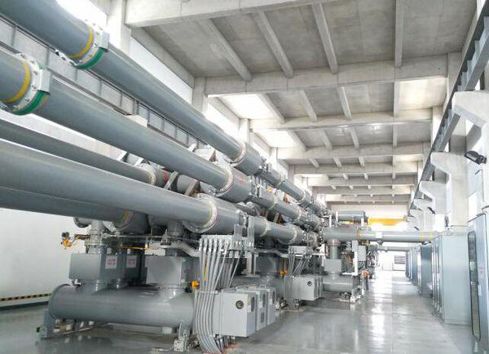

GIS变电站

No.1  GIS看法

       六氟化硫关闭式组合电器，，，，，，，国际上称为“气体绝缘开关装备”（Gas lnsulated Switchgear)简称GIS，，，，，，，它将一座变电站中除变压器以外的一次装备，，，，，，，包括断路器、隔脱离关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、收支线套管等，，，，，，，经优化设计有机地组合成一个整体。。。。。

       除了GIS，，，，，，，尚有一种HGIS，，，，，，，设计用于较卑劣的情形，，，，，，，由于相对GIS少了母线，，，，，，，母线压变，，，，，，，避雷器等装备，，，，，，，尤其是母线，，，，，，，使用也起来较为无邪。。。。。

No.2  GIS特点


(1)小型化：接纳绝缘性能卓越的SF6气体做绝缘和灭弧介质，，，，，，，大幅度缩小变电站体积。。。。。

(2)可靠性高：带电部分所有密封于惰性SF6气体中，，，，，，，提高了变电站可靠性。。。。。

(3)清静性好：带电部分密封于接地的金属壳体内，，，，，，，因而没有触电危险。。。。。SF6气体为不燃烧气体，，，，，，，以是无火灾危险。。。。。

(4)杜绝对外部的倒运影响：带电部分以金属壳体关闭，，，，，，，对电磁和静电实现屏障，，，，，，，噪音小，，，，，，，抗无线电滋扰能力强。。。。。

(5)装置周期短：小型化的实现使得在工厂内举行整机装配和试验及格后，，，，，，，可以以单位或距离的形式运达现场，，，，，，，因此可缩短现场装置工期，，，，，，，又能提高可靠性。。。。。

(6)维护利便，，，，，，，磨练时间短：因其结构结构合理，，，，，，，灭弧系统先进，，，，，，，大大提高了产品的使用寿命，，，，，，，因此磨练周期长，，，，，，，维修事情量小，，，，，，，并且由于小型化，，，，，，，离地面低，，，，，，，因这天常维护利便。。。。。

No.3  GIS分类

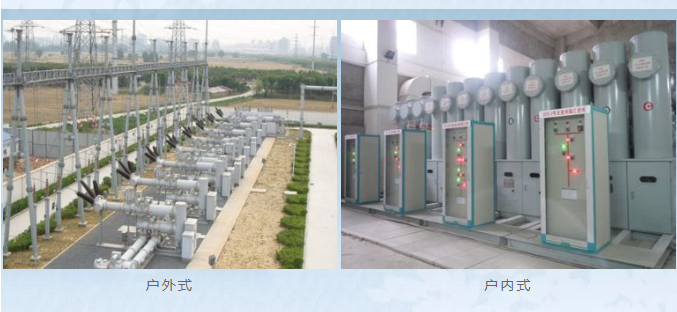

       GIS凭证装置所在可分为户外式和户内式两种。。。。。

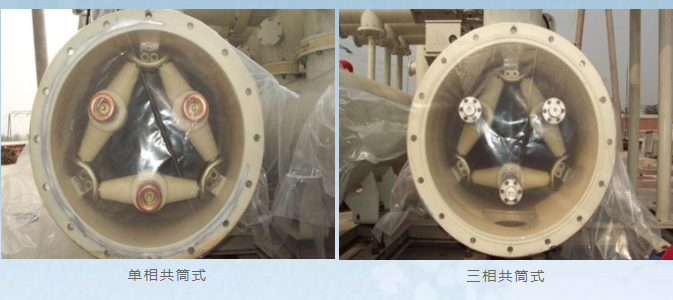

       GIS一样平常可分为单相单筒式和三相共筒式两种形式。。。。。110kV电压品级及母线可以做成三相共筒式，，，，，，，220kV及以上接纳单相单筒式。。。。。

No.4  操作基来源则


(1)GIS装备断路器、隔脱离关正常情形下以远方操作为主，，，，，，，断路器、隔脱离关“远方/现地”开关切“远方”位置。。。。。

(2)GIS装备接地刀闸只能在现地操作，，，，，，，操作时将隔刀/地刀“远方/现地”开关切“现地”。。。。。

(3)任何情形下，，，，，，，只能举行程序操作，，，，，，，汇控柜上“联锁扫除开关”必需处于“联锁”位置，，，，，，，其解锁钥匙与微机防误解锁钥匙一同封存，，，，，，，按相同划定使用。。。。。

No.5  运行基本要求


(1)运行职员经常进入的户内SF6装备室：每班至少透风一次，，，，，，，换气15分钟，，，，，，，换宇量应大于3-5倍的空气体积，，，，，，，抽风口应装置在室内下部；；；；；；；；运行职员不经常收支的装备场合：进入前应先透风15分钟。。。。。

(2)运行中GIS关于运行、维修职员易触及的部位，，，，，，，在正常情形下，，，，，，，其外壳及构架上的感应电压不应凌驾36V。。。。。

温升：在运行职员易触及的部分不应凌驾30K；；；；；；；；运行职员易触及但操作时不触及的部分不应凌驾40K；；；；；；；；运行职员不易触及的个体部位不应凌驾65K。。。。。

(3)SF6开关装备巡视检查，，，，，，，天天至少一次，，，，，，，无人值班变电所按划定巡视。。。。。巡视时，，，，，，，主要举行外观检查，，，，，，，装备有无异常，，，，，，，并作好纪录。。。。。
