电缆识别仪事情原理及查找要领，，，，，，，尊时凯龙电力生产的电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的仪器。。。。。。。。电缆识别仪是一小型化手提式，，，，，，，紧凑型仪器，，，，，，，装在铝合金箱内，，，，，，，由一个信号爆发器，，，，，，，一个带传感器的吸收机及连线组成。。。。。。。。

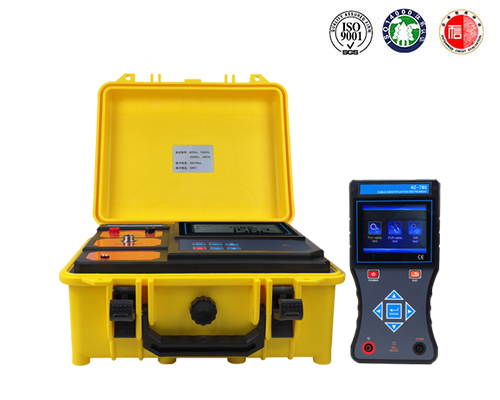

　　HZ-780带电电缆识别仪 　　一、电缆识别仪事情原理简介
　　为了可靠准确地识别电缆，，，，，，，需要给被识别电缆加一特殊的信号，，，，，，，该信号要被吸收机吸收，，，，，，，使用这一特征便能识别出要找的电缆。。。。。。。。
　　电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的电缆识别仪器。。。。。。。。它是一小型化手提式，，，，，，，紧凑型仪器，，，，，，，装在铝合金箱内，，，，，，，由一个信号爆发器，，，，，，，一个带传感器的吸收机及连线组成。。。。。。。。
　　爆发器将周期性的单极性电压脉冲馈入要识别的电缆中，，，，，，，该电缆需要在远端接地，，，，，，，以包管有足够大的电流流过电缆。。。。。。。。该系统要设计成返回电流不要从统一电缆中返回，，，，，，，能做到这一点，，，，，，，馈入电缆中的脉冲电流的偏向可做为一显着的识别标准，，，，，，，流出去的电流仅从这一根电缆通过，，，，，，，所有其它相近电缆中流过的都是返回电流，，，，，，，但它们的极性相反。。。。。。。。除了电流偏向这一现实差别外，，，，，，，电流幅度也是一识别特征，，，，，，，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。。。。。。。。
　　吸收机的使命是探测流过电缆电流偏向以及它的巨细。。。。。。。。为抵达这一目的，，，，，，，电撒播感器被用作传感器，，，，，，，此尊时凯龙电力生产的电缆识别仪带有一放大器并串联在电路中，，，，，，，传感器钳住被测电缆，，，，，，，电流流过电缆爆发的磁场在传感器的线圈中感应出电压，，，，，，，该电压极性由电流偏向和传感器线圈的偏向决议。。。。。。。。为了获得显着有电流偏向的电压极性，，，，，，，对一束电缆中所有电缆举行测试都接纳相同准确的偏向。。。。。。。。传感器线圈中感应的电压在表头中显示出来，，，，，，，若是传感器按上述方法毗连，，，，，，，指针摆动偏向可显示电流偏向，，，，，，，即只有电流流出的这根电缆指针向一边偏，，，，，，，这根就是要找的电缆。。。。。。。。所有其它电缆只流过返回电流，，，，，，，指针向另一边偏、或无脉动电流，，，，，，，指针不偏转。。。。。。。。吸收机上的放大调理器可调解信号强度。。。。。。。。
　　二、电缆故障点的查找要领
　　1、测声法所谓测声法就是凭证故障电缆放电的声音举行查找，，，，，，，该要领关于高压电缆芯线对绝缘层闪络放电较为有用。。。。。。。。此要领所用装备为直流耐压试验机。。。。。。。。电路接线如图1所示，，，，，，，其中SYB为高压试验变压器，，，，，，，C为高压电容器，，，，，，，ZL为高压整流硅堆，，，，，，，R为限流电阻，，，，，，，Q为放电球间隙，，，，，，，L为电缆芯线。。。。。。。。当电容器C充电到一定电压值时，，，，，，，球间隙对电缆故障芯线放电，，，，，，，在故障处电缆芯线对绝缘层放电爆发"滋、滋"的火花放电声，，，，，，，再在杂噪声音小的时间，，，，，，，借助耳聋助听器或医用听诊器等音频放大装备举行查找。。。。。。。。查找时，，，，，，，将拾音器贴近地面，，，，，，，沿电缆走向逐步移动，，，，，，，当听到"滋、滋"放电声大时，，，，，，，该处即为故障点。。。。。。。。使用该要领一定要注重清静，，，，，，，在试验装备端和电缆最后应设专人监视。。。。。。。。
　　2、电桥法电桥法就是双臂电桥测出电缆芯线的直流电阻值，，，，，，，再准确丈量电缆现实长度，，，，，，，凭证电缆长度与电阻的正比例关系，，，，，，，盘算的故障点。。。。。。。。该要领关于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障，，，，，，，判断误差一样平常不大于3m，，，，，，，关于故障点接触电阻大于1Ω的故障，，，，，，，可接纳加高电压烧穿的要领使电阻降至1Ω以下，，，，，，，再按此要领丈量。。。。。。。。
