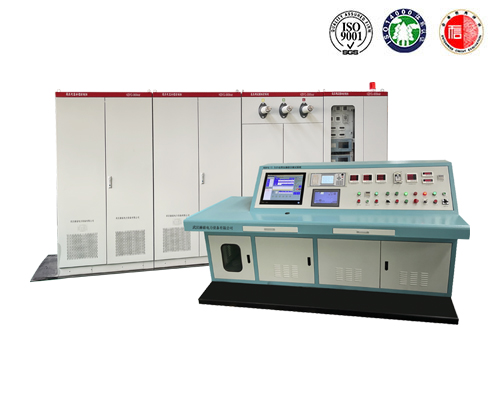

变压器综合试验台主要是对电力变压器，，，，，配电变压器的空载、负载特征举行试验，，，，，也可对被短路(负载)消耗。。。。。。。。。。。。。。320x240大屏幕、高亮度的液晶显示，，，，，全汉字菜单及操作提醒实现试变压器举行倍频感应及工频耐压试验。。。。。。。？？？？烧闪勘溲蛊鞯目赵氐缌鳌⒖赵叵摹⒍搪返缪埂⒂押玫娜嘶曰埃，，，，触摸按键使操作更轻盈，，，，，宽温液晶带亮度调理，，，，，可顺应冬夏各季。。。。。。。仪器可以由用户预设40组被试品参数，，，，，并且这些参数可以凭证需要随时删除和增添，，，，，使用很是利便。。。。。。。

　　变压器综合试验台操作有：负载实验、空载试验、高压特征试验、感应耐压试验、工频耐压试验

　　1、负载实验

　　1台体接线与空载实验相同，，，，，只是将“接被试变压器“接到被试变压器的高压侧，，，，，而低压侧短接。。。。。。。

　　2操作办法同空载实验。。。。。。。

　　3设置特征测试仪丈量负载时的参数(操作详见空负载使用说明书)。。。。。。。。。。。。。。

　　4操作办法同空载实验。。。。。。。

　　5视察特征测试仪上的电流指示，，，，，抵达需要电流时阻止升压，，，，，如升压历程中泛起不正常状态，，，，，请按下“急停“按钮，，，，，可马上阻止试验，，，，，调压器自动降到零位。。。。。。。

　　6操作多功效测试仪，，，，，打印出测试数据。。。。。。。

　　7按下“三相分闸“按钮，，，，，三相分闸指示灯亮，，，，，调压器最先自动降压，，，，，当电压降到零位，，，，，降压指示灯熄灭，，，，，把所选试验项目分闸，，，，，实验完毕。。。。。。。

　　空载试验

　　1将试验台的主控台与辅控台用航插线相连。。。。。。。

　　2将试验台的“三相四线”毗连到总电源上。。。。。。。

　　3将实验台的“调压器输入”接线柱与调压器的输入端毗连，，，，，将实验台的“调压器输出”接线柱与调压器的输出端

　　毗连。。。。。。。将调压器的电机控制与行程开关控制用航插线与主控台的航插相接。。。。。。。

　　4将试验台“接被试变压器”接线柱与被测试的变压器的低压侧相接。。。。。。。

　　5把仪器的电源插上，，，，，凭证空负载的使用说明书把仪器背后的短接线接好。。。。。。。

　　6合上空气开关，，，，，这时总电源指示灯亮，，，，，翻开控制电源锁开关。。。。。。。

　　7翻开空负载测试仪的电源开关，，，，，仪器显示屏显示友好界面。。。。。。。

　　8设置特征测试仪的参数(操作详见空负载使用说明书)。。。。。。。

　　9按下“三相合闸”按钮，，，，，三相合闸指示灯亮。。。。。。。

　　10按下“低压特征合闸”按钮，，，，，低压特征合闸指示灯亮。。。。。。。

　　11按下所需的电流档的按钮，，，，，响应的电流指示灯亮。。。。。。。

　　12按下升压按钮可点动升压，，，，，同时升压指示灯亮。。。。。。。

　　13视察特征测试仪上的电压指示，，，，，抵达需要电压时阻止升压。。。。。。。如升压历程中泛起不正常状态，，，，，请按下“急停“按

　　钮，，，，，可马上阻止试验，，，，，调压器自动降到零位。。。。。。。

　　14操作特征测试仪，，，，，打印出测试数据。。。。。。。

　　15按下“三相分闸“按钮，，，，，三相分闸指示灯亮，，，，，调压器最先自动降压，，，，，当电压降到零位，，，，，降压指示灯熄灭，，，，，把所选试验项目分闸，，，，，实验完毕。。。。。。。

　　高压特征试验

　　1将试验台的主控台与辅控台用航插线相连。。。。。。。

　　2将试验台的“三相四线”毗连到总电源上

　　3将实验台的“调压器输入”接线柱与调压器的输入端毗连，，，，，将实验台的“调压器输出”接线柱与调压器的输出端

　　毗连。。。。。。。将调压器的电机控制与行程开关控制用航插线与主控台的航插相接。。。。。。。

　　4将“中心变输入”接线柱接到中心变压器的输入端。。。。。。。

　　5将中心变压器的输出端接到电流互感器的输入端。。。。。。。

　　5将电流互感器的输出端接到被试变压器上。。。。。。。

　　6将电压互感器的高压端接到被试变压器上。。。。。。。

　　7合上空气开关，，，，，这时总电源指示灯亮，，，，，翻开控制电源锁开关。。。。。。。

　　8翻开空负载测试仪的电源开关，，，，，仪器显示屏显示友好界面。。。。。。。

　　9设置空负载测试仪的参数(操作详见空负载测试仪说明书)。。。。。。。

　　10按下“三相合闸”按钮，，，，，三相合闸指示灯亮。。。。。。。

　　11按下“中心变合闸”按钮，，，，，。。。。。。。中心变合闸指示灯亮。。。。。。。

　　12按下所需的电流档位，，，，，响应的电流档位指示灯亮。。。。。。。

　　13按下升压按钮可点动升压，，，，，同时升压指示灯亮。。。。。。。

　　14视察特征测试仪上的电压指示，，，，，抵达需要电压时阻止升压。。。。。。。如升压历程中泛起不正常状态，，，，，请按下“急停”按

　　钮，，，，，可马上阻止试验，，，，，调压器自动降到零位。。。。。。。

　　15操作特征测试仪，，，，，打印出测试数据。。。。。。。

　　16按下“三相分闸“按钮，，，，，三相分闸指示灯亮，，，，，调压器最先自动降压，，，，，当电压降到零位，，，，，降压指示灯熄灭，，，，，把所选试验项目分闸，，，，，实验完毕。。。。。。。

　　感应耐压试验

　　1将实验台的“三相四线”毗连到总电源上。。。。。。。

　　2将“电念头电源“接到发电机的输入端，，，，，将“发电机输出”接到发电机输出端。。。。。。。

　　3将发电机的励磁输出接到台体的“励磁输出“接线柱上

　　4将“感应输出“接到被试变压器。。。。。。。

　　5合上空气开关，，，，，这时总电源指示灯亮,翻开控制电源锁开关。。。。。。。

　　6将时间继电器设置为耐压所需的时间。。。。。。。

　　7按下“三相合闸”按钮，，，，，同时三相合闸指示灯亮。。。。。。。

　　8按下“感应合闸”按钮，，，，，感应合闸指示灯亮。。。。。。。

　　9按下“发电机起动”按钮，，，，，发电机起动指示灯亮。。。。。。。

　　10按下升压按钮可点动升压，，，，，同时升压指示灯亮。。。。。。。

　　11视察倍频耐压输出指示表头，，，，，当耐压值到所需的值时阻止升压，，，，，同时按下耐压按钮，，，，，时间继电器最先计时，，，，，其时间到设准时间时，，，，，耐压报警器最先报警，，，，，此时试验台最先自动降压，，，，，降压指示灯亮，，，，，等降压到零位时，，，，，向右旋转耐压按钮，，，，，按钮抬起。。。。。。。如耐压历程中若有异常，，，，，请马上按下“急停”按钮，，，，，可阻止试验，，，，，调压器自动降到零位。。。。。。。主要测试仪器说明书附录：壹、变压器空载负载特征测试仪

　　工频耐压试验

　　1将试验台的主控台与辅控台用航插线相连。。。。。。。

　　2将实验台的“三相四线”毗连到总电源上。。。。。。。

　　3将实验台的“调压器输入”接线柱与调压器的输入端毗连，，，，，将实验台的“调压器输出”接线柱与调压器的输出端

　　毗连。。。。。。。将调压器的电机控制与行程开关控制用航插线与主控台的航插相接。。。。。。。

　　4将“工频输出”接线柱与试验变压器的输入端相接，，，，，“工频仪表”接线柱与试验变压器的仪表接线柱相接，，，，，试验变压器接地柱接地。。。。。。。

　　5合上空气开关，，，，，这时总电源指示灯亮,翻开控制电源锁开关。。。。。。。

　　6将时间继电器设置为耐压所需的时间。。。。。。。

　　7按下“三相合闸”按钮，，，，，同时三相合闸指示灯亮。。。。。。。

　　8按下“工频合闸”按钮，，，，，工频合闸指示灯亮。。。。。。。

　　9按下升压按钮可点动升压，，，，，同时升压指示灯亮。。。。。。。

　　10视察工频输出指示表头，，，，，当耐压值到所需的值时阻止升压，，，，，同时按下耐压按钮，，，，，时间继电器最先计时，，，，，其时间到设准时间时，，，，，耐压报警器最先报警，，，，，此时试验台最先自动降压，，，，，降压指示灯亮，，，，，等降压到零位时，，，，，向右旋转耐压按钮，，，，，按钮抬起。。。。。。。如耐压历程中若有异常，，，，，请马上按下“急停”按钮，，，，，可阻止试验，，，，，调压器自动降到零位
