串联谐振装置是运用串联谐振原理，，，，，，，，使回路爆发谐振电压加到试品上，，，，，，，，串联谐振现在分为变频式和调感式两大类，，，，，，，，是通过调理变频源输出频率或可调式电抗器调理电感量，，，，，，，，使回路中电感L与试品C串联谐振。。。。。。

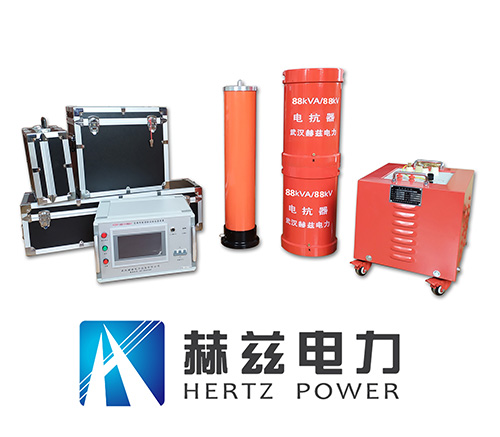

　　变频串联谐振试验装置

　　串联谐振装置主要由变频源(变频式)、高压电抗器、可调式电抗器(调感式)、电容分压器、激励变压器等几部分组成。。。。。。其普遍用于电力、冶金、石油、化工等行业，，，，，，，，适用于电力电缆、电力变压器、水力发电机、GIS等大容量，，，，，，，，高电压的电容性试品的交接和预防性试验。。。。。。

　　串联谐振在产品特征上有稳固性可靠性高、自动调谐功效强盛、支持多种试验模式、系统人机交互界面友好、；；；；；すπ晟频韧怀鲇攀，，，，，，，，凭证其特征在电力系统应用中具有需求电源容量小、装备重量体积小、改善输出波形、避免短路电流烧伤、不会泛起恢复过电压等优点。。。。。。我公司串联谐振装置参考GB50150-2006，，，，，，，，DL/T849.6-2004标准，，，，，，，，提供电缆谐振试验装置、发电机谐振试验装置、变电站电器装备谐振装置、CVT校验用谐振升压装置等多种选配参考计划。。。。。。该装置拥有多项要害的国家专利手艺，，，，，，，，加上引进的部分国际先进手艺，，，，，，，，装备整体抵达了国际先进水平。。。。。。

　　在电感和电容并联的电路中，，，，，，，，当电容的巨细恰恰使电路中的电压与电流同相位，，，，，，，，即电源电能所有为电阻消耗，，，，，，，，成为电阻电路时，，，，，，，，叫作并联谐振。。。。。。

　　并联谐振是一种完全的赔偿，，，，，，，，电源无需提供无功功率，，，，，，，，只提供电阻所需要的有功功率。。。。。。谐振时，，，，，，，，电路的总电流最小，，，，，，，，而支路的电流往往大于电路的总电流，，，，，，，，因此，，，，，，，，并联谐振也称为电流谐振。。。。。。爆发并联谐振时，，，，，，，，在电感和电容元件中流过很大的电流，，，，，，，，因此会造成电路的熔断器熔断或销毁电气装备的事故;但在无线电工程中往往用来选择信号和消除滋扰。。。。。。

　　串联谐振和并联谐振区别:

　　从负载谐振方法划分，，，，，，，，可以为并联逆变器和串联逆变器两大类型，，，，，，，，下面列出串联逆变器和并联逆变器的主要手艺特点及其较量：

　　串联逆变器和并联逆变器的差别，，，，，，，，源于它们所用的振荡电路差别，，，，，，，，前者是用L、R和C串联，，，，，，，，后者是L、R和C并联。。。。。。

　　串联逆变器的负载电路对电源泛起低阻抗，，，，，，，，要求由电压源供电。。。。。。因此，，，，，，，，经整流和滤波的直流电源最后，，，，，，，，必需并接大的滤波电容器。。。。。。当逆变失败时，，，，，，，，浪涌电流大，，，，，，，，；；；；；つ烟狻！。。。。

　　并联逆变器的负载电路对电源泛起高阻抗，，，，，，，，要求由电流源供电，，，，，，，，需在直流电源最后串接大电抗器。。。。。。但在逆变失败时，，，，，，，，由于电流受大电抗限制，，，，，，，，攻击不大，，，，，，，，较易；；；；；ぁ！。。。。

　　串联逆变器的输入电压恒定，，，，，，，，输出电压为矩形波，，，，，，，，输出电流近似正弦波，，，，，，，，换流是在晶闸管上电流过零以后举行，，，，，，，，因而电流总是超前电压一φ角。。。。。。

　　并联逆变器的输入电流恒定，，，，，，，，输出电压近似正弦波，，，，，，，，输出电流为矩形波，，，，，，，，换流是在谐振电容器上电压过零以前举行，，，，，，，，负载电流也总是越前于电压一φ角。。。。。。这就是说，，，，，，，，两者都是事情在容性负载状态。。。。。。

　　串联逆变器是恒压源供电，，，，，，，，为阻止逆变器的上、下桥臂晶闸管同时导通，，，，，，，，造成电源短路，，，，，，，，换流时，，，，，，，，必需包管先关断，，，，，，，，后开通。。。。。。即应有一段时间(t)使所有晶闸管(其它电力电子器件)都处于关断状态。。。。。。此时的杂散电感，，，，，，，，即从直流端到器件的引线电感上爆发的感生电势，，，，，，，，可能使器件损坏，，，，，，，，因而需要选择合适的器件的浪涌电压吸收电路。。。。。。别的，，，，，，，，在晶闸管关断时代，，，，，，，，为确保负载电流一连，，，，，，，，使晶闸管免受换流电容器上高电压的影响，，，，，，，，必需在晶闸管两头反并联快速二极管。。。。。。

　　并联逆变器是恒流源供电，，，，，，，，为阻止滤波电抗Ld上爆发大的感生电势，，，，，，，，电流必需一连。。。。。。也就是说，，，，，，，，必需包管逆变器上、下桥臂晶闸管在换流时，，，，，，，，是先开通后关断，，，，，，，，也即在换流时代(tγ)内所有晶闸管都处于导通状态。。。。。。这时，，，，，，，，虽然逆变桥臂直通，，，，，，，，由于Ld足够大，，，，，，，，也不会造成直流电源短路，，，，，，，，但换流时间长，，，，，，，，会使系统效率降低，，，，，，，，因而需缩短tγ，，，，，，，，即减小Lk值。。。。。。

　　串联逆变器的事情频率必需低于负载电路的固有振荡频率，，，，，，，，即应确保有合适的t?时间，，，，，，，，不然会因逆变器上、下桥臂直通而导致换流的失败。。。。。。

　　并联逆变器的事情频率必需略高于负载电路的固有振荡频率，，，，，，，，以确保有合适的反压时间t?，，，，，，，，不然会导致晶闸管间换流失败;但若高得太多，，，，，，，，则在换流时晶闸管遭受的反向电压会太高，，，，，，，，这是不允许的。。。。。。
