特殊的直流高压爆发器使用说明：

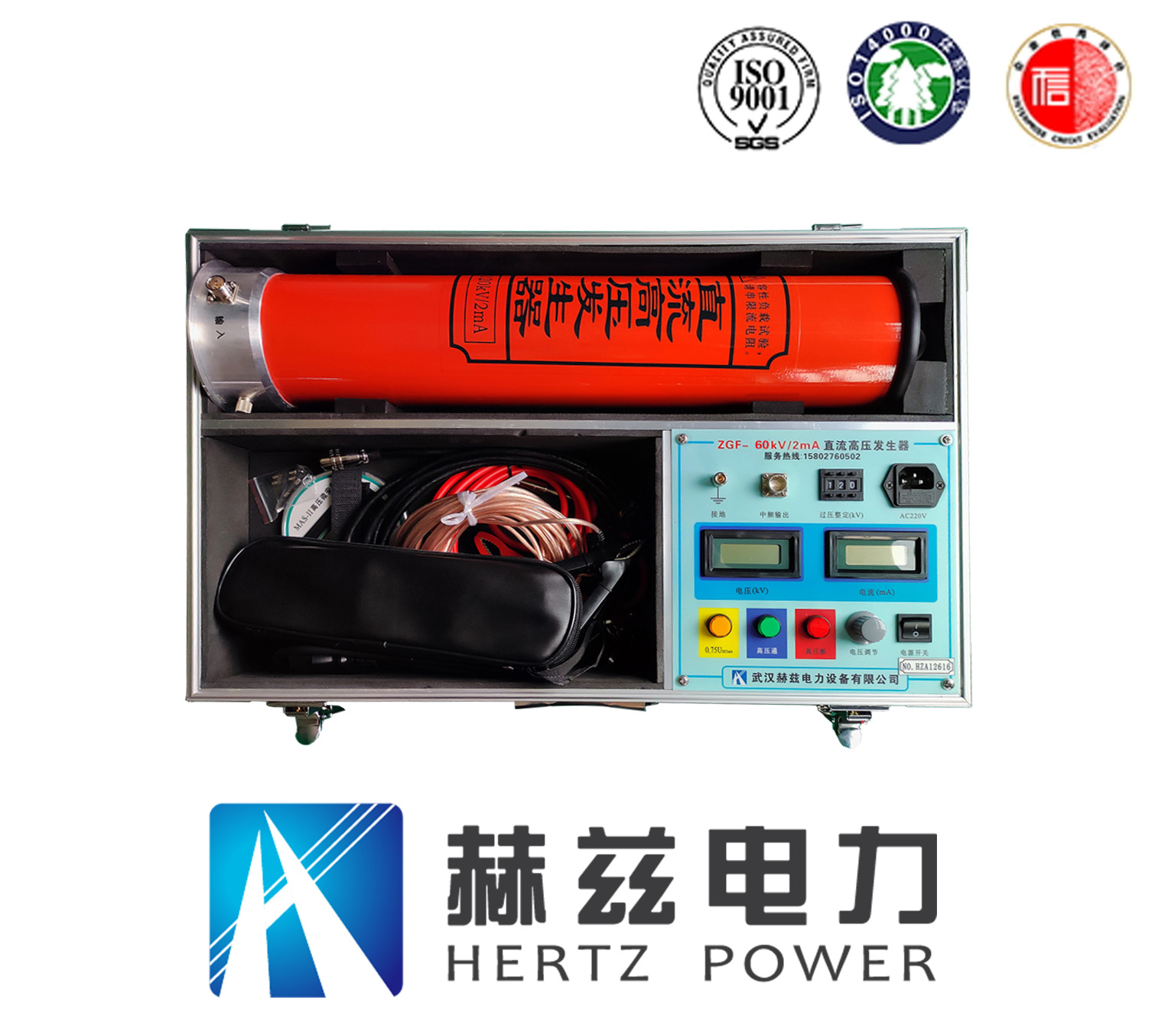

　　ZGF系列直流高压爆发器

　　1.高频输出及电压、电流丈量电缆快速联接多芯插座:用于机箱与倍压部分的联接。。。。。联接时只需将电缆插头上的白点瞄准插座上的白点顺时针偏向转动到位即可。。。。。拆卸时只需逆时针转动电缆插头即可。。。。。注重:装置、拆卸插头时,请握紧插头的金属圆环处旋转。。。。。严禁手握电缆线旋转及拉拨电缆线旋转,以免造成插头与电缆线之中止线。。。。。

　　2.数显电压表:LCD液晶数字显示直流高压输出电压,单位为kV,最小区分率为±0.1kV。。。。。

　　3.数显电流表:LCD液晶数字显示直流高压输出电流,单位为uA,最小区分率为±0.1uA。。。。。

　　4.电源丝座:丝为10A。。。。。

　　5.电源输入插座:单相交流220V±10%,50Hz。。。。。将随机设置的电源线与电源输入插座相联(插座内自带管10A或单独座)。。。。。

　　6.接地接线柱:此接地端子与倍压筒接地端子及试品接地联接为一点后,再与接地网相连。。。。。

　　7.过电压整定拨盘开关:用于设定过电压；；；；；；；；ぶ。。。。。过压整定规模为0.05-1.2倍额定电压内,拨盘开关所显示值单位为kV。。。。。

　　8.单双节选择开关(为双节倍压筒专用)、电压满度换档(分节)开关:当开关拨向1时,倍压筒为单节,电压表显示的是单节倍压筒电压;当开关拨向2时,倍压筒为双节,电压表显示的是双节倍压筒电压。。。。。

　　9.双节倍压筒使用时,请将上节下端法兰白点标记瞄准下节上端法兰白点后,顺时针偏向旋转到碰足(约30度角左右),即上下节电气联接到位,反之为卸下。。。。。

　　10.单节使用时,请别遗忘把另设置的一端顶盖,用上述的要领装到下节的顶端上。。。。。

　　11.75%VDC-1mA用黄色带灯按钮:红灯亮时有用。。。。。当按下黄色按钮后黄灯亮,输出高压降到原来的0.75倍,并坚持此状态,此功效是专门为氧化锌避雷器快速丈量用0.75VDC-1mA,按下绿色按钮红灯、黄灯均灭,高压切断并退出0.75倍状态。。。。。

　　12.绿色带灯按钮:绿灯亮体现电源已接通及高压断开。。。。。在红灯亮状态下,按下绿色按钮,红灯灭绿灯亮,高压回路切断。。。。。

　　13.红色带灯按钮、高压接通按钮、高压指示灯:在绿灯亮的状态下,按下红色按钮后,红灯亮绿灯灭,体现高压回路接通。。。。。此时可升压。。。。。此按钮须在电压调理电位器回零状态下才有用。。。。。如按下红色按钮红灯亮,绿灯仍亮,但松开按钮红灯灭绿灯亮,体现机内；；；；；；；；さ缏芬咽虑,此时必需关机检查过压整定拨盘开关是否小于满量程的5%及有无其它故障,检查无误后再开机。。。。。

　　14.粗调电压调理电位器:该电位器粗调多圈电位器,顺时针旋转为升压,反之为降压。。。。。此电位用具备控制电子零位；；；；；；；；すπ。。。。。因此升压前必需先回零位。。。。。电压调理精度0.1%kV,试验完毕后,该电位器应回到零位上。。。。。

　　ZGF系列直流高压爆发器是一个看是简质朴际操作起来确有很重大的问题，，，，，，生产直流高压爆发器的厂家，，，，，，做为一个厂家，，，，，，在这里我们对宽大电力喜欢者提出几点详细的操作流程。。。。。

　　ZGF系列直流高压爆发器是提供高压直流源的仪器，，，，，，做为一个认真任的高电压仪器厂家，，，，，，我们首先要强调的清静。。。。。清静是各人必需切记心中的警钟，，，，，，在使用该仪器前必需先把仪器可靠接地。。。。。使用直流高压爆发器的事情职员,必需具有“高压试验上岗证”的职员。。。。。使用直流高压爆发器请用户必需按《电力安规》168条划定，，，，，，并在事情电源进入试验器前加装两个显着断开点。。。。。当替换试品和接线时，，，，，，应先将两个电源断开点显着断开。。。。。同时现场必需坚持至少有三个事情职员在现场，，，，，，这样才华有用的包管使用职员的清静。。。。。

　　在翻开仪器上的电源前要一定直流高压爆发器接的是220V交流电源，，，，，，仔细的检查接线是否准确，，，，，，同时也要检查高压放电杆的接线是否可靠。。。。。在直流高压爆发器的升降压历程要坚持缓升缓降，，，，，，平稳升压是延伸直流高压爆发器的使用寿命最主要的要点之一。。。。；；；；；；；Ｉ杏兄还茏柚构砍淌褂靡瞧。。。。。在每次试验竣事后先把电位器回到零位，，，，，，然后切断电源在举行对被试品的放电，，，，，，放电历程分为两步，，，，，，对大电容试品的放电应用ZS专用放电电阻棒对试品放电。。。。。放电时不可将放电棒连忙接触试品，，，，，，应先将放电棒逐渐靠近试品，，，，，，到一定距离空气间隙最先游离放电，，，，，，有嘶嘶声，，，，，，当无声音时可用放电棒放电，，，，，，直接接上地线放电。。。。。
