高压开关综合特征测试仪手艺参数

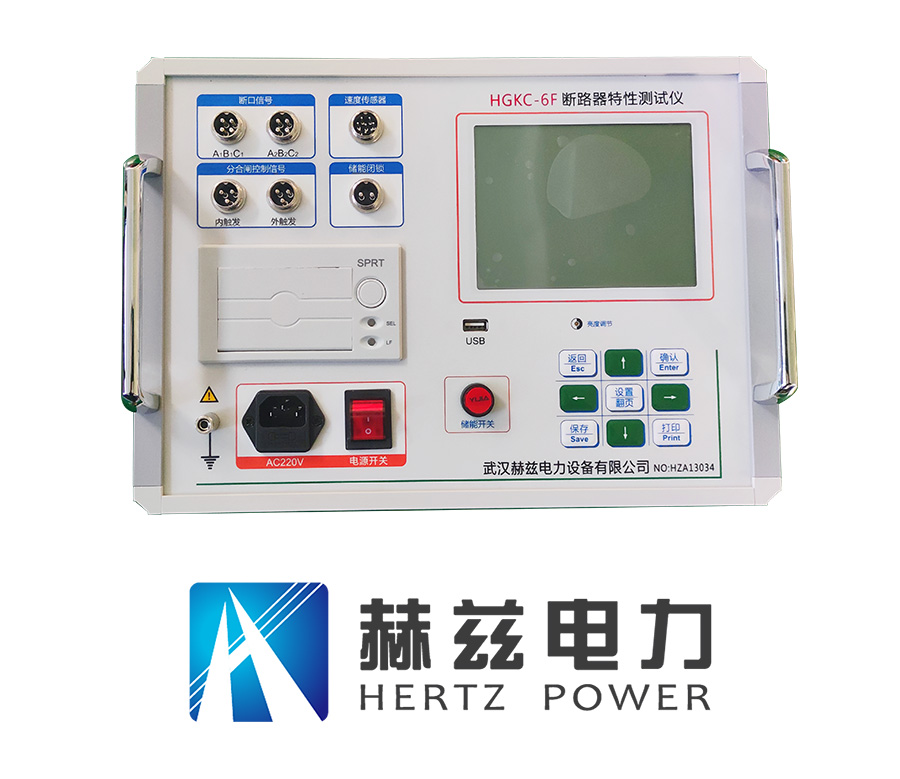

　　断路器特征测试仪

　　1.高压开关综合特征测试仪时间丈量：

　　12路固有分闸(合闸)时间

　　分闸(合闸)相内差别期

　　分闸(合闸)相间差别期

　　合闸(分闸)弹跳时间(弹跳次数)

　　测试规模：0.01ms～20s，，，，，，区分率：0.01ms

　　测试规模：20s～200s，，，，，，区分率：0.1ms

　　在200ms以内准确率：(0.1%t±0.1)ms

　　2.合闸电阻丈量：

　　6路固有分闸(合闸)时间

　　分闸(合闸)相内差别期

　　分闸(合闸)相间差别期

　　合闸电阻投入时间

　　3.丈量规模：10～10KΩ区分率0.1Ω，，，，，，准确度：5%±1个字

　　4.速率丈量：刚分(刚合)速率

　　时间段(行程段或角度段)平均速率

　　5.测速规模：1mm传感器0.01～25.00m/s，，，，，，

　　0.1mm传感器0.001～2.50m/s

　　0.5°角度传感器1周波/0.5°

　　6.高压开关综合特征测试仪行程丈量：动触头行程(行程)

　　接触行程(开距)

　　过冲行程或反程(超程)

　　直线传感器：50mm，，，，，，区分率:0.1mm，，，，，，丈量规模：0-50mm.

　　360线传感器：360о，，，，，，区分率:0.5о丈量规模：0-1000mm.

　　7.电流：电流输出为20A(选配30A)最小区分率：0.01A。。。。。。。。

　　8.仪器电源：AC/DC 220V±10%;50Hz±2%

　　9.内部直流电源：输出DC15～265V一连可调，，，，，，输出电流：≤20A(短时)

　　10.隔脱离关丈量规模：

　　⑴、电压输出：DC15～265V(可调);

　　⑵、电源输出时间：0.01-20秒(可设置);

　　⑶、断口信号收罗时间为200秒;

　　⑷、可测断口合、分闸时间、三相差别期、弹跳时间及次数

　　11.主机体积：380×280×170mm

　　12.使用情形：-20℃~+50℃

　　13.高压开关综合特征测试仪相对湿度：≤90%
