　　(一)低压脉冲法

　　适用规模：低阻短路故障(绝缘故障电阻小于几百欧的故障)、开路故障。。。。。。。据统计，，，，，，这类故障约占电缆故障的10%。。。。。。。低压脉冲法还可用于丈量电缆的长度、电磁波在电缆中的撒播速率，，，，，，也可用于区分电缆的中心头、T型讨论与终端头等。。。。。。。关于波速率，，，，，，低压脉冲测试原理的测试公式L=Vo△t/2中的V就是电磁波在电缆中撒播的速率，，，，，，我们简称为波速率。。。。。。。理论剖析批注，，，，，，波速率与电缆的绝缘介质有关，，，，，，与电缆芯线的线径及芯线的质料无关，，，，，，只要电缆的绝缘介质一样，，，，，，波速率就一样。。。。。。。现在大部分电缆都是胶联聚乙烯或油浸纸电缆，，，，，，它们的参考数据是:胶联聚乙烯电缆的波速是170~172m/us、油浸纸电缆的波速为160 m/us。。。。。。。

　　低压脉冲反射波形较量法，，，，，，在现实丈量时，，，，，，电缆结构可能较量重大，，，，，，保存着讨论点、分支点或低阻故障点等;特殊是低阻故障点的电阻相对较大时反射波形相对较量平滑，，，，，，其巨细可能还不如讨论反射，，，，，，更使得脉冲反射波形不太容易明确，，，，，，波形起始点欠好标定。。。。。。。关于这种情形我们可以用低压脉冲较量丈量法测试。。。。。。。

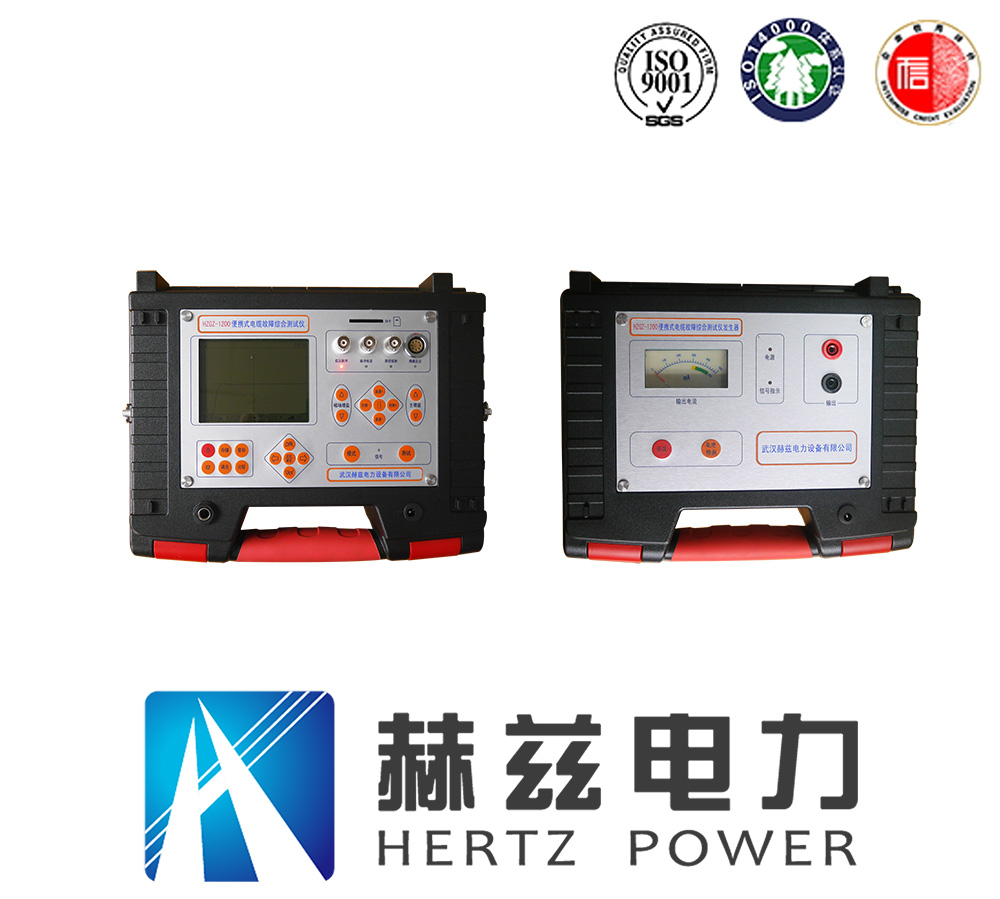

　　电缆故障测试仪

　　(二)脉冲电流法

　　将电缆故障点用高电压击穿，，，，，，用仪器收罗并纪录下故障点击穿爆发的电盛行波信号，，，，，，通太过析判断电盛行波信号在丈量端与故障点往返一趟的时间来盘算故障距离。。。。。。。脉冲电流法接纳线性电流耦合器收罗电缆中的电盛行波信号。。。。。。。

　　1、脉冲电流——直流闪络测试法。。。。。。。适用于闪络型故障的测试。。。。。。。给故障电缆施加直流高电压信号，，，，，，使故障点击穿，，，，，，凭证故障点放电脉冲在丈量端及故障点往返一趟的时间盘算故障距离。。。。。。。

　　2、脉冲电流——攻击闪络测试法。。。。。。。高阻故障若是使用直闪法测试，，，，，，电压会大宗泄到爆发器的内阻上，，，，，，容易损害高压爆发器;同时加到电缆上的电压很小，，，，，，倒运于故障点的击穿。。。。。。。关于高阻故障，，，，，，需要使用冲闪法，，，，，，在给脉冲电容充电后再加到故障上去，，，，，，脉冲高电压使故障点击穿放电。。。。。。。“脉冲电流冲闪法”丈量原理，，，，，，由“高压脉冲爆发器”爆发一高压脉冲加到被测电缆的故障相，，，，，，故障点在高压的作用下爆发瞬间闪络放电，，，，，，电火花使得故障点变为短路故障，，，，，，并维持几us-几百ms时间，，，，，，在故障点和丈量端间同时自动爆发往返反射波形。。。。。。。通过丈量相邻两次往返反射波形的时间T，，，，，，并通过公式S=VT/2盘算出故障点到丈量端的距离。。。。。。。

　　(三)二次脉冲法

　　二次脉冲测距要领在高压信号爆发器和二次脉冲信号耦合器的配合下，，，，，，可用来丈量电力电缆的高阻和闪络性故障的距离，，，，，，波形更简朴，，，，，，容易识别。。。。。。。二次脉冲测距要领团结低压脉冲法的波形简朴与脉冲电流法可以丈量高阻故障的优点，，，，，，用高压脉攻击穿故障，，，，，，并用稳弧器延伸故障电弧，，，，，，一连时间故障电弧一连时间内，，，，，，向故障点发射低压脉冲，，，，，，获得脉冲反射波形，，，，，，称为电弧脉冲反射波形。。。。。。。将电弧脉冲反射波形与电缆不带电(故障点不击穿波形较量)，，，，，，波形上最先有显着差别的点即故障点。。。。。。。
