变频串联谐振试验装置现场试验操作规则，，，，，变频串联谐振试验装置是武汉尊时凯龙电力依据电力预防性试验规范，，，，，针对电力电缆、变压器、GIS开关、发电机等大容量装备而开发的工频耐压试验装置，，，，，该变频串联谐振试验装置充分使用了RLC串联电路的原理手艺并且团结现场的使用情形和多维度的现实应用，，，，，知足电力系统针对大容量、高电压试验装备的各项电气手艺要求，，，，，串联谐振试验装置由控制部分、励磁部分、升压部分和收罗部分组成，，，，，并且充分使用可编程软件手艺，，，，，知足自动试验、手动试验和半自动化试验。。。。。

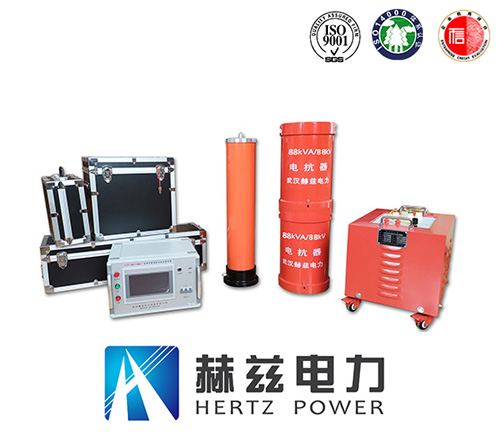

　　变频串联谐振试验装置

　　1、试验职员在开箱时,依据装箱清单对变频串联谐振试验装备举行清查,如发明装备与装箱清单不符,请连忙与本公司联系.

　　2、本试验装备应由高压试验专业职员使用，，，，，使用前应仔细阅读使用说明书，，，，，并经重复操作训练。。。。。

　　3、试验职员应不少于2人。。。。。使用时应严酷遵守贵单位有关高压试验的清静作业规程

　　4、为了包管试验的清静准确，，，，，除必需熟悉本产品说明书外，，，，，还必需严酷按国家有关标准和规程举行试验操作。。。。。

　　5、各毗连线不可接错，，，，，接线一定凭证“注重事项”上的电路图毗连,不然可导致试验装置损坏.

　　6、本变频串联谐振试验装置使用时，，，，，输出的是高电压或超高电压，，，，，必需可靠接地，，，，，注重操作清静。。。。。

　　7、在做被试品试验之前,对装备举行空升试验,试验电压为装备额定电压80%.

　　8、无论是做被试品试验,照旧做空升试验,下面一节电抗器一定要用绝缘支架与地面离隔.

　　9、在做试验时,变频电源与电抗器之间的距离尽可能为大(以免泛起清静事故).

　　10、本套变频串联谐振试验装置的变频电源部分为触摸屏形式,在点动时,要轻而慢(在进入下一个菜单时,之间距离0.5秒),如用力过重或速度过快,有可能进入不了下一个菜单或机械不可启动.按一下复位键,再返回主菜单,距离5秒钟再启动,或直接关闭电源再启动.

　　11、在对装备举行参数设置时,“装置电压”这一栏不可改变,“装置电压”是出厂试验时与分压器配套设置的.如改变“装置电压”,分压器采样信号就有所改变,测出来的就不是真正的试验电压,有可能偏大或偏小.对被试品的耐压试验就有影响.以是试验职员在开机时就要把“装置电压”纪录好,以免装置电压在误动以后,好查阅.

　　12、在做电容量较量大或消耗较高的被试品试验时,如“发电机,容量大的电机,1.5km以上的电缆”.系统Q值较低,设置“输出电压”为30V~50V之间,一样平常情形下,“输出电压”设置为10V~20V之间.在做10kV以下,长度500m以内电缆试验时,应选择较低的励磁电压,“输出电压”为设置10V.不然,在找谐振点时,试验电压会凌驾被试品的额定耐压值,这时系统Q值较高,容易造成被试品击穿.

　
