产品先容
选型支持!
招投标相助:15802760502
说明尊时凯龙允许所售每一台「SF6气体走漏在线监测报警系统」均为全新正品，，，，，，，
严苛的对每台出厂装备举行质检，，，，，，，包管精度和性能，，，，，，，在品质上，，，，，，， SF6气体走漏在线监测报警系统整机均享受质保（另约定的除外），，，，，，，
开具13%增值税专用发票，，，，，，，享有24小时免费手艺指导、软件升级、终身维修等效劳 。。。。。 。。。并严酷执行《电力工业装备购销条约》及《产品效劳允许书》，，，，，，，请定心购置！...
SF6气体走漏在线监测报警系统简介 ----Product introduction
一、SF6气体走漏的危害
二、SF6气体的防护
1、SF6气体的物理和化学性子
纯净的SF6气体无色、无味、无臭、不燃，，，，，，，在常温下化学性子稳固，，，，，，，属惰性气体 。。。。。 。。。但在电力行业，，，，，，，由于六氟化硫气体（SF6）主要是作为绝缘和灭弧介质而普遍应用于高压开关及其装备，，，，，，，在断路器和GIS操作历程中，，，，，，，由于电弧、电晕、火花放电和局部放电、高温等因素影响下，，，，，，，SF6气体会举行剖析，，，，，，，它的剖析物遇到水分后会酿成侵蚀性电解质，，，，，，，尤其是有些高毒性剖析物，，，，，，，如SF4、S2F2、S2F10、SOF2、HF和SO2，，，，，，，它们会刺激皮肤、眼睛、粘膜，，，，，，，若是吸入量大，，，，，，，还会引起头晕和肺水肿，，，，，，，甚至致人殒命 。。。。。 。。。
2、SF6开关室爆发走漏的危害
装置SF6高压装备的室内空间一样平常都较密闭，，，，，，，一旦爆发SF6气体走漏，，，，，，，由于空气流通极其缓慢，，，，，，，毒性剖析物在室内沉积，，，，，，，不易倾轧，，，，，，，从而对进入SF6开关室的事情职员爆发极大的危险 。。。。。 。。。并且，，，，，，，由于SF6气体的比重较O2大，，，，，，，当爆发SF6气体走漏时，，，，，，，SF6气体将在低层空间积累，，，，，，，造成局部缺氧，，，，，，，使人窒息 。。。。。 。。。另一方面，，，，，，，由于SF6气体自己无色无味，，，，，，，爆发走漏后不易让人察觉，，，，，，，这就增添了对进入走漏现场事情职员的潜在危险性，，，，，，，严重威胁职员的清静和康健，，，，，，，甚至造成恶性事故 。。。。。 。。。
3、SF6气体的清静浓度
凭证美国和前苏联的化学防护科学家的研究，，，，，，，效果批注，，，，，，，人在保存纯净SF6气体情形中事情，，，，，，，皮肤袒露在SF6气体中一连8个小时，，，，，，，所能遭受的最高SF6气体含量为1000*10-6（即1000ppm） 。。。。。 。。。在这个浓度下，，，，，，，不会对人的生命康健爆发危险和恒久影响 。。。。。 。。。我国《国家电网公司电力清静事情规程》援引此项研究效果，，，，，，，将1000*10-6确定为在SF6开关室允许保存SF6气体的清静警界线，，，，，，，凌驾此浓度，，，，，，，监测报警装置应自动启动风机并报警 。。。。。 。。。
纯净的SF6气体无色、无味、无臭、不燃，，，，，，，在常温下化学性子稳固，，，，，，，属惰性气体 。。。。。 。。。但在电力行业，，，，，，，由于六氟化硫气体（SF6）主要是作为绝缘和灭弧介质而普遍应用于高压开关及其装备，，，，，，，在断路器和GIS操作历程中，，，，，，，由于电弧、电晕、火花放电和局部放电、高温等因素影响下，，，，，，，SF6气体会举行剖析，，，，，，，它的剖析物遇到水分后会酿成侵蚀性电解质，，，，，，，尤其是有些高毒性剖析物，，，，，，，如SF4、S2F2、S2F10、SOF2、HF和SO2，，，，，，，它们会刺激皮肤、眼睛、粘膜，，，，，，，若是吸入量大，，，，，，，还会引起头晕和肺水肿，，，，，，，甚至致人殒命 。。。。。 。。。
2、SF6开关室爆发走漏的危害
装置SF6高压装备的室内空间一样平常都较密闭，，，，，，，一旦爆发SF6气体走漏，，，，，，，由于空气流通极其缓慢，，，，，，，毒性剖析物在室内沉积，，，，，，，不易倾轧，，，，，，，从而对进入SF6开关室的事情职员爆发极大的危险 。。。。。 。。。并且，，，，，，，由于SF6气体的比重较O2大，，，，，，，当爆发SF6气体走漏时，，，，，，，SF6气体将在低层空间积累，，，，，，，造成局部缺氧，，，，，，，使人窒息 。。。。。 。。。另一方面，，，，，，，由于SF6气体自己无色无味，，，，，，，爆发走漏后不易让人察觉，，，，，，，这就增添了对进入走漏现场事情职员的潜在危险性，，，，，，，严重威胁职员的清静和康健，，，，，，，甚至造成恶性事故 。。。。。 。。。
3、SF6气体的清静浓度
凭证美国和前苏联的化学防护科学家的研究，，，，，，，效果批注，，，，，，，人在保存纯净SF6气体情形中事情，，，，，，，皮肤袒露在SF6气体中一连8个小时，，，，，，，所能遭受的最高SF6气体含量为1000*10-6（即1000ppm） 。。。。。 。。。在这个浓度下，，，，，，，不会对人的生命康健爆发危险和恒久影响 。。。。。 。。。我国《国家电网公司电力清静事情规程》援引此项研究效果，，，，，，，将1000*10-6确定为在SF6开关室允许保存SF6气体的清静警界线，，，，，，，凌驾此浓度，，，，，，，监测报警装置应自动启动风机并报警 。。。。。 。。。
二、SF6气体的防护
1、实时发明SF6气体走漏
实时发明SF6气体走漏，，，，，，，是开展SF6气体走漏提防事情的第一步 。。。。。 。。。现在，，，，，，，有两种要领可以发明SF6气体走漏 。。。。。 。。。一是装置于SF6开关设惫亓密度继电器，，，，，，，二是装置在SF6开关装备周围的SF6气体监测传感器 。。。。。 。。。由于密度继电器一样平常均以MPa为计量单位，，，，，，，1000*10-6的SF6气体浓度关于密度继电器来说，，，，，，，基础无法在表上得以显示，，，，，，，因此用密度继电器来监测SF6气体走漏，，，，，，，主要是从装备清静运行上来思量，，，，，，，阻止SF6装备中由于SF6气体走漏致使压力过低而对装备造成的危险 。。。。。 。。。SF6气体监测传感器（SQ系列）由于可以发明微量的SF6气体走漏，，，，，，，不但知足安规对SF6气体监测浓度的要求，，，，，，，；；；；；；；；は殖∈虑橹霸钡那寰部到，，，，，，，并且由于能实时发明SF6装备爆发走漏，，，，，，，对装备清静运行也能起到预警作用，，，，，，，提高装备清静运行水平 。。。。。 。。。
2、装置氧气体监测传感器，，，，，，，避免窒息
爆发SF6气体走漏时，，，，，，，由于SF6气体较空气重，，，，，，，一样平常往室内空间低层积累，，，，，，，造成局部缺氧 。。。。。 。。。尤其是有地下电缆层、地下电缆沟的情形下，，，，，，，由于空气流通更缓慢，，，，，，，窒息危险就更大 。。。。。 。。。装置氧气体传感器，，，，，，，能实时发明危险，，，，，，，实时报警 。。。。。 。。。
3、增强透风，，，，，，，实时报警
爆发SF6气体走漏时，，，，，，，增强透风一是能稀释情形中SF6气体浓度，，，，，，，二是举行换气后，，，，，，，能增添氧含量 。。。。。 。。。另外，，，，，，，实时发SF6气体走漏报警信号，，，，，，，能使事情职员实时接纳有用步伐扫除故障，，，，，，，避免盲目、甚至无预防地进入事故现场，，，，，，，包管职员清静 。。。。。 。。。
实时发明SF6气体走漏，，，，，，，是开展SF6气体走漏提防事情的第一步 。。。。。 。。。现在，，，，，，，有两种要领可以发明SF6气体走漏 。。。。。 。。。一是装置于SF6开关设惫亓密度继电器，，，，，，，二是装置在SF6开关装备周围的SF6气体监测传感器 。。。。。 。。。由于密度继电器一样平常均以MPa为计量单位，，，，，，，1000*10-6的SF6气体浓度关于密度继电器来说，，，，，，，基础无法在表上得以显示，，，，，，，因此用密度继电器来监测SF6气体走漏，，，，，，，主要是从装备清静运行上来思量，，，，，，，阻止SF6装备中由于SF6气体走漏致使压力过低而对装备造成的危险 。。。。。 。。。SF6气体监测传感器（SQ系列）由于可以发明微量的SF6气体走漏，，，，，，，不但知足安规对SF6气体监测浓度的要求，，，，，，，；；；；；；；；は殖∈虑橹霸钡那寰部到，，，，，，，并且由于能实时发明SF6装备爆发走漏，，，，，，，对装备清静运行也能起到预警作用，，，，，，，提高装备清静运行水平 。。。。。 。。。
2、装置氧气体监测传感器，，，，，，，避免窒息
爆发SF6气体走漏时，，，，，，，由于SF6气体较空气重，，，，，，，一样平常往室内空间低层积累，，，，，，，造成局部缺氧 。。。。。 。。。尤其是有地下电缆层、地下电缆沟的情形下，，，，，，，由于空气流通更缓慢，，，，，，，窒息危险就更大 。。。。。 。。。装置氧气体传感器，，，，，，，能实时发明危险，，，，，，，实时报警 。。。。。 。。。
3、增强透风，，，，，，，实时报警
爆发SF6气体走漏时，，，，，，，增强透风一是能稀释情形中SF6气体浓度，，，，，，，二是举行换气后，，，，，，，能增添氧含量 。。。。。 。。。另外，，，，，，，实时发SF6气体走漏报警信号，，，，，，，能使事情职员实时接纳有用步伐扫除故障，，，，，，，避免盲目、甚至无预防地进入事故现场，，，，，，，包管职员清静 。。。。。 。。。
SF6气体走漏在线监测报警系统参数 ----Technical parameter
一、主机
1、SF6气体走漏监测报警装置
1）手艺特征：具备SF6气体、氧气体、温湿度检测、报警功效；；；；；；；；10.1寸LED液晶屏显示；；；；；；；；具备常？？？？？？？サ愫屯ü齊S485/232数据上传功效 。。。。。 。。。
2）形状尺寸：410*350*70（长*宽*厚）
3）选型建议：能顺应监测面积较大、装置变送器数目较多的场合；；；；；；；；应用数据远传功效，，，，，，，纵然变电站无人值守，，，，，，，也同样可以相识现场情形 。。。。。 。。。适合种种电压变电站使用 。。。。。 。。。
4）参数规格配备表
二、四合一变送器
1、HZ-40 SF6，，，，，，，O2，，，，，，，温湿度四合一气体监测变送器
1）手艺特征：内含SF6气体、氧气体，，，，，，，温湿度传感器，，，，，，，实时在线检测情形中SF6、氧气含量、温湿度，，，，，，，收罗数据后凭证主机指令上传至主机，，，，，，，并由主机举行显示、剖析和处置惩罚 。。。。。 。。。
2）形状尺寸：160*91*50（长*宽*厚）
附件
1、HZC-3风机控制器
1）手艺特征：凭证主机控制信号，，，，，，，控制三相风机启动和阻止 。。。。。 。。。
2）控制功率：380V，，，，，，，25A
3）形状尺寸：250*200*150（长*宽*厚）
2、HZXP-10SF6气体监测报警显示屏
1）手艺特征：凭证主机控制信号，，，，，，，LED显示现场监测状态，，，，，，，并能与人体感应团结后自动举行语音提醒 。。。。。 。。。
2）装置方法：壁挂式装置，，，，，，，一样平常装置在各监测区域入口处 。。。。。 。。。
3）形状尺寸：680*150*45（长*宽*厚） 。。。。。 。。。
1、SF6气体走漏监测报警装置
1）手艺特征：具备SF6气体、氧气体、温湿度检测、报警功效；；；；；；；；10.1寸LED液晶屏显示；；；；；；；；具备常？？？？？？？サ愫屯ü齊S485/232数据上传功效 。。。。。 。。。
2）形状尺寸：410*350*70（长*宽*厚）
3）选型建议：能顺应监测面积较大、装置变送器数目较多的场合；；；；；；；；应用数据远传功效，，，，，，，纵然变电站无人值守，，，，，，，也同样可以相识现场情形 。。。。。 。。。适合种种电压变电站使用 。。。。。 。。。
4）参数规格配备表
| 配备 | |
| 主要手艺参数 | |
| 电源 | AC/DC185~265V |
| SF6气体走漏监测报警限 | 1-1500ppm，，，，，，，误差<0.1% |
| 氧气浓度检测规模 | 1.0~25.0%，，，，，，，误差<0.5% |
| 缺氧报警限 | 18% |
| 温度检测和显示规模 | －20~99℃ |
| 湿度检测和显示规模 | 0~99%RH |
| 报警输出电压 | 24V |
| 风机输出电压 | 24V |
| 风机控制器触点功率 | 380V，，，，，，，25A（默认） |
| 最多毗连变送器数 | 不限 |
| 装置方法 | 壁挂式 |
| 智强人性化功效 | |
| SF6气体走漏报警点用户设置 | 有 |
| 缺氧报警点用户设置 | 有 |
| 单色LCD显示屏 | 有 |
| 10.1寸LED液晶屏 | 有 |
| 人体感应后自动举行语音提醒 | 有 |
| 报警时自动启动风机 | 有 |
| 准时排风功效（N次） | 有 |
| 强制排风功效 | 有 |
| 远动排风功效 | 有 |
| 数据通讯 | |
| 历史纪录存储及盘问 | 有 |
| 报警触点输出（常？？？？？？？ | 有 |
| RS485接口数据上传 | 有 |
| RS232接口数据上传 | 有 |
二、四合一变送器
1、HZ-40 SF6，，，，，，，O2，，，，，，，温湿度四合一气体监测变送器
1）手艺特征：内含SF6气体、氧气体，，，，，，，温湿度传感器，，，，，，，实时在线检测情形中SF6、氧气含量、温湿度，，，，，，，收罗数据后凭证主机指令上传至主机，，，，，，，并由主机举行显示、剖析和处置惩罚 。。。。。 。。。
2）形状尺寸：160*91*50（长*宽*厚）
附件
1、HZC-3风机控制器
1）手艺特征：凭证主机控制信号，，，，，，，控制三相风机启动和阻止 。。。。。 。。。
2）控制功率：380V，，，，，，，25A
3）形状尺寸：250*200*150（长*宽*厚）
2、HZXP-10SF6气体监测报警显示屏
1）手艺特征：凭证主机控制信号，，，，，，，LED显示现场监测状态，，，，，，，并能与人体感应团结后自动举行语音提醒 。。。。。 。。。
2）装置方法：壁挂式装置，，，，，，，一样平常装置在各监测区域入口处 。。。。。 。。。
3）形状尺寸：680*150*45（长*宽*厚） 。。。。。 。。。
SF6气体走漏在线监测报警系统功效 ----Product features
一、先进手艺
1、高性能处置惩罚器
接纳A33四核CortexTM-A7处置惩罚器，，，，，，，实时高速的举行数据及报警处置惩罚 。。。。。 。。。
2、10.1寸彩色触摸屏同步显示
10.1寸彩色触摸屏，，，，，，，友好的人机界面，，，，，，，雅观大方，，，，，，，实时显示数据、运行状态一目了然 。。。。。 。。。智能化操作界面，，，，，，，操作简朴 。。。。。 。。。
3、早期现场报警
产品具有微量监测手艺，，，，，，，能发出早期现场警报，，，，，，，指示气体走漏位置，，，，，，，实时通知危险所在内职员疏散，，，，，，，并自动启动风机透风，，，，，，，寻找及消除走漏源，，，，，，，；；；；；；；；ぴ诵凶氨 。。。。。 。。。
4、多重检测功效齐全
具有同时对SF6气体、氧气、温湿度含量检测功效，，，，，，，集四种数据为一体，，，，，，，完全切合《国家电网公司电力清静事情规程》和《国家电网公司十八项电网重大反事故步伐》的要求 。。。。。 。。。
5、SF6气体走漏监测报警点可由用户自行设定
SF6气体走漏监测报警点可由用户凭证需要自行在1~1500ppm之间设定 。。。。。 。。。
6、现场总线设计
一根电缆毗连所有变送器和主机，，，，，，，可分立可组合，，，，，，，具有很高的现场顺应性 。。。。。 。。。
7、多点组网检测
不限监测点同时检测，，，，，，，知足大工程项目需要，，，，，，，提高检测可靠性 。。。。。 。。。
8、远程通讯
可以通过RS485总线，，，，，，，标准通讯协议，，，，，，，将数据远传送到远动控制中心，，，，，，，控制中心也可以直接远距离盘问、控制监控系统 。。。。。 。。。
9、海量历史数据纪录
二、质量可靠
1、先进的气体传感器
接纳瑞士入口红外气体传感器光源，，，，，，，最小能检测到情形中10ppm的SF6气体，，，，，，，报警误差＜1%，，，，，，，氧气报警误差＜0.5% 。。。。。 。。。
2、精选优质元器件
要害元器件和集成电路均接纳工业级、甚至军级产品，，，，，，，大大提高产品在差别情形条件下的顺应能力，，，，，，，提高了产品质量 。。。。。 。。。
3、系统寿命升级
手艺优化，，，，，，，升级最新工业级元器件，，，，，，，及入口传感器，，，，，，，大大增添系统及传感器使用寿命，，，，，，，并提高了SF6传感器的精准度，，，，，，，完全实现客户实时在线监测的需求，，，，，，，包管职员清静
4、多重检测，，，，，，，严酷测试
每一款产品，，，，，，，均经由长时间老化后，，，，，，，再由车间、测试、磨练多重检测，，，，，，，严酷测试，，，，，，，包管产品恒久使用质量 。。。。。 。。。
三、人性化设计
1、大屏液晶显示同步显示监测数据
10.1寸液晶显示屏，，，，，，，友好的人机界面，，，，，，，雅观大方，，，，，，，实时显示数据、运行状态一目了然 。。。。。 。。。
2、宽电压设计，，，，，，，利便现场使用
AC185~265V、DC110V/220V电压顺应，，，，，，，知足现场差别电源要求 。。。。。 。。。
3、人体感应设计
人体感应设计，，，，，，，能自动显示、语音提醒和报警，，，，，，，增强了现场事情职员的直观感受 。。。。。 。。。
1、高性能处置惩罚器
接纳A33四核CortexTM-A7处置惩罚器，，，，，，，实时高速的举行数据及报警处置惩罚 。。。。。 。。。
2、10.1寸彩色触摸屏同步显示
10.1寸彩色触摸屏，，，，，，，友好的人机界面，，，，，，，雅观大方，，，，，，，实时显示数据、运行状态一目了然 。。。。。 。。。智能化操作界面，，，，，，，操作简朴 。。。。。 。。。
3、早期现场报警
产品具有微量监测手艺，，，，，，，能发出早期现场警报，，，，，，，指示气体走漏位置，，，，，，，实时通知危险所在内职员疏散，，，，，，，并自动启动风机透风，，，，，，，寻找及消除走漏源，，，，，，，；；；；；；；；ぴ诵凶氨 。。。。。 。。。
4、多重检测功效齐全
具有同时对SF6气体、氧气、温湿度含量检测功效，，，，，，，集四种数据为一体，，，，，，，完全切合《国家电网公司电力清静事情规程》和《国家电网公司十八项电网重大反事故步伐》的要求 。。。。。 。。。
5、SF6气体走漏监测报警点可由用户自行设定
SF6气体走漏监测报警点可由用户凭证需要自行在1~1500ppm之间设定 。。。。。 。。。
6、现场总线设计
一根电缆毗连所有变送器和主机，，，，，，，可分立可组合，，，，，，，具有很高的现场顺应性 。。。。。 。。。
7、多点组网检测
不限监测点同时检测，，，，，，，知足大工程项目需要，，，，，，，提高检测可靠性 。。。。。 。。。
8、远程通讯
可以通过RS485总线，，，，，，，标准通讯协议，，，，，，，将数据远传送到远动控制中心，，，，，，，控制中心也可以直接远距离盘问、控制监控系统 。。。。。 。。。
9、海量历史数据纪录
二、质量可靠
1、先进的气体传感器
接纳瑞士入口红外气体传感器光源，，，，，，，最小能检测到情形中10ppm的SF6气体，，，，，，，报警误差＜1%，，，，，，，氧气报警误差＜0.5% 。。。。。 。。。
2、精选优质元器件
要害元器件和集成电路均接纳工业级、甚至军级产品，，，，，，，大大提高产品在差别情形条件下的顺应能力，，，，，，，提高了产品质量 。。。。。 。。。
3、系统寿命升级
手艺优化，，，，，，，升级最新工业级元器件，，，，，，，及入口传感器，，，，，，，大大增添系统及传感器使用寿命，，，，，，，并提高了SF6传感器的精准度，，，，，，，完全实现客户实时在线监测的需求，，，，，，，包管职员清静
4、多重检测，，，，，，，严酷测试
每一款产品，，，，，，，均经由长时间老化后，，，，，，，再由车间、测试、磨练多重检测，，，，，，，严酷测试，，，，，，，包管产品恒久使用质量 。。。。。 。。。
三、人性化设计
1、大屏液晶显示同步显示监测数据
10.1寸液晶显示屏，，，，，，，友好的人机界面，，，，，，，雅观大方，，，，，，，实时显示数据、运行状态一目了然 。。。。。 。。。
2、宽电压设计，，，，，，，利便现场使用
AC185~265V、DC110V/220V电压顺应，，，，，，，知足现场差别电源要求 。。。。。 。。。
3、人体感应设计
人体感应设计，，，，，，，能自动显示、语音提醒和报警，，，，，，，增强了现场事情职员的直观感受 。。。。。 。。。

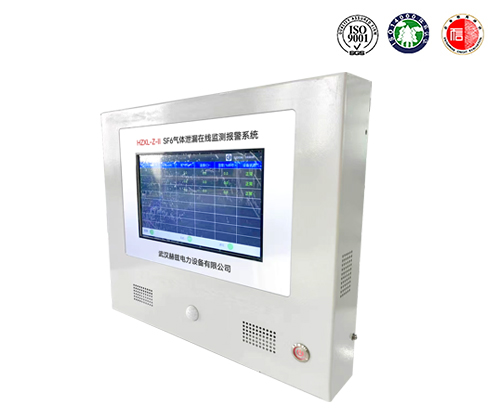

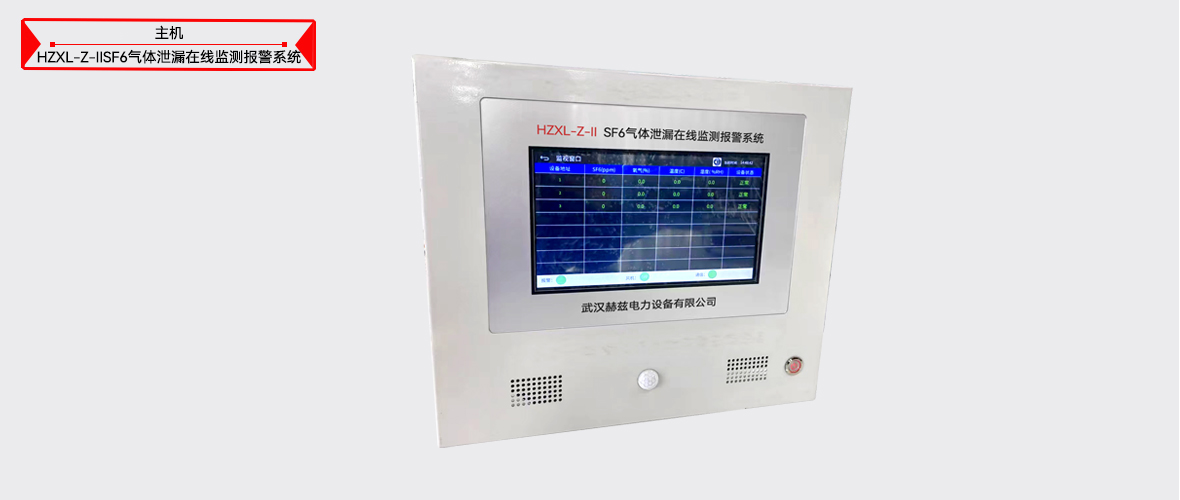

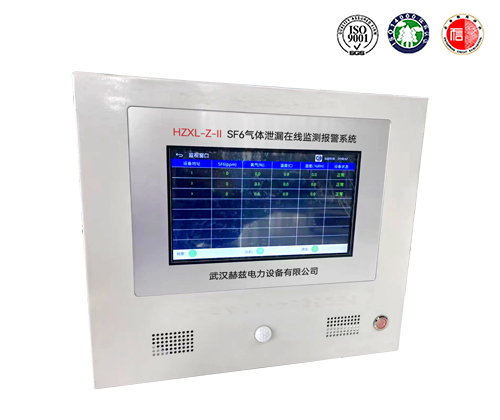

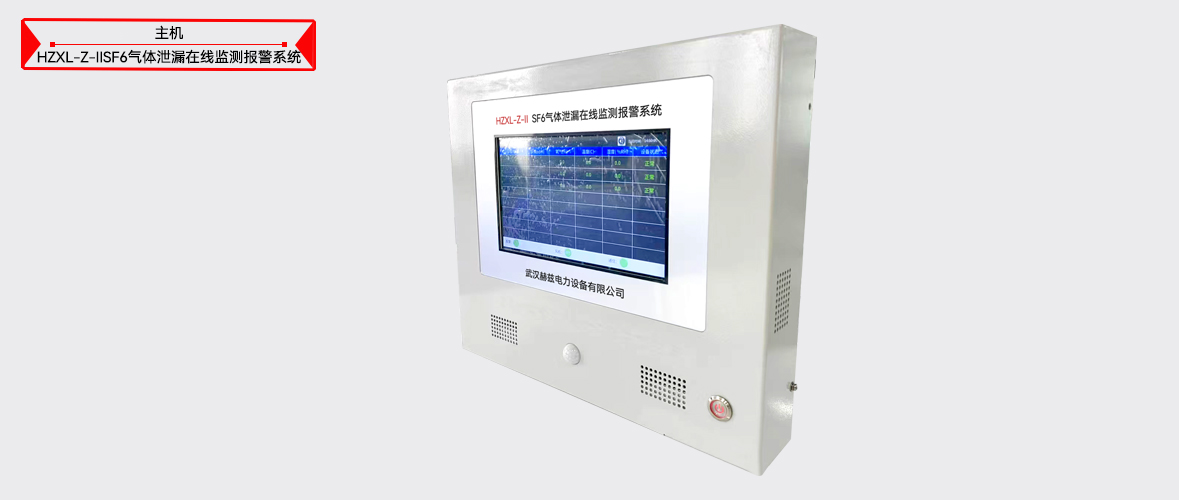

SF6气体走漏在线监测报警系统图片 ----Picture display
SF6气体走漏在线监测报警系统附件配件 --------Accessories
本产品HZXL-Z-IISF6气体走漏在线监测报警系统表详细清单请以说明书或代销条约为准
注 ; 尊时凯龙产品外观以现实产品为准，，，，，，，手艺参数和型号若有变换，，，，，，，恕不另行通知图片SF6气体走漏在线监测报警系统附件...
