1、主要部件性能参数

序号	指标名称及单位
1	电源AC	V	380（三项五线、相序自动转换）
2	额定最高储气压力（20℃）	MPa	≤4
3	极限真空度	Pa	≤10
4	装置真空度坚持	Pa	在133 Pa压力坚持24h，，，，，，真空度值上升＜400 Pa
5	SF6压缩机		武汉尊时凯龙
6	压缩机抽气速率	m3/h	12m³/h
7	真空泵		BSV60
8	真空泵抽气速率	m3/h	60
9	接纳装置顺应入口初压（20℃）	MPa	0~1.0
10	电气装备接纳终压（20℃）	MPa	≤53 Kpa
11	接纳后气体油份控制	μg/g	国产油分＜10
12	装置年漏气率	%	＜1
13	装置一连无故障运转时间	h	≥1000
14	累积无故障运转时间	h	≥5000
15	噪声水平	dB(A)	整机≤75
16	理论储液能力	KG	200
17	冷冻液化压缩机		东贝
18	储罐	L	200
19	接纳后气体水分(PPM/V)	PPM/V	60
20	接纳后气体油分(PPM/V)	PPM/V	10
21	干燥过滤方法		真空加热活化再生
22	充气初压(pa)	pa	≤133
23	充气终压(mpa)	mpa	0.8
24	充气速率（m³/h）	m³/h	≥5
25	气化方法		电加热自动温控
26	整车型式		手推移动式
27	冷却方法		风冷

2、简明参数表

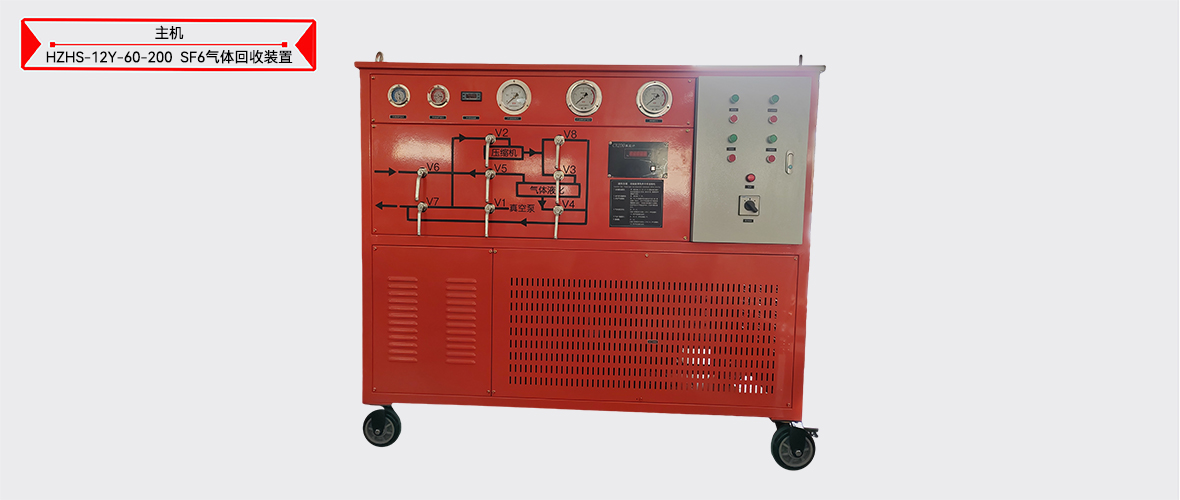

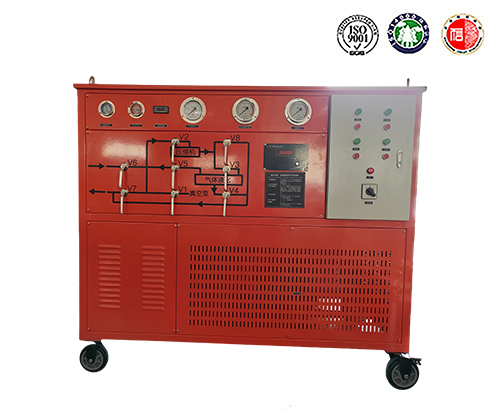

型号	HZHS-12Y-60-200
真空泵抽速（m3/h）	60
极限真空度（Pa）	10
真空泵	国产双极真空泵
SF6接纳压缩机（m3/h）	12
压力（MPa）	2.5
压缩机厂家	武汉尊时凯龙
过滤器颗粒（微米）	0.02
油份（PPM）	高效
水份（PPM）	≤60
SF6贮罐	200L
SF6贮罐材质	碳钢
制冷系统	优质高效压缩机
真空计	数显
阀门	独吞手艺（内置蝶形密封，，，，，，确保多次开关不会漏气）


3、主要手艺参数形貌
3.1、接纳
接纳初压力≤0.8MPa；；；；；；；；
接纳终压力≤53KPa；；；；；；；；
接纳时间：对初压力0.8MPa的1 m3 SF6气体容积，，，，，，接纳至终压力53KPa，，，，，，接纳时间小于2.5小时。。。。。。。
3.2、充气
对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，，，，，，充气时间小于0.8小时。。。。。。。
3.3、抽真空
装置极限真空度小于即是10 Pa；；；；；；；；
对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。。。。。。。
3.4、贮存
贮存容器容积0.201m3；；；；；；；；
名义液态贮存量200kg；；；；；；；；
最高贮存压力3.8 MPa。。。。。。。
3.5、净化
对含水量1000PPM（体积比）以下的SF6气体，，，，，，经本装置一次接纳净化后，，，，，，水份小于60PPM（重量比），，，，，，油份小于10PPM（重量比）。。。。。。。
3.6、年走漏率≤1%名义贮存量
3.7、噪声≤75dB(A)声压级
3.8、事情情形温度  -10°- 40℃
3.9、功率≤7KW
3.10、电源：交流三相五线制  50HZ 380V±10%


1、内置过滤吸附系统，，，，，，可以吸附SF6气体中的的杂质、水份、剖析产品和油份等。。。。。。。
2、一体化的设计和较小的体积便于移动和使用。。。。。。。
3、高效的过滤免维护系统，，，，，，极大包管了接纳SF6气体的质量。。。。。。。
4、内置相序；；；；；；；；て，，，，，，无论何时均能免去主机因相序过失而反转的担心。。。。。。。
5、所有电气系统均接纳优质品牌。。。。。。。
6、优质的脚轮将极大的；；；；；；；；さ孛嬗推，，，，，，并镌汰推动时所需的人工。。。。。。。
7、整机为风冷无需外接水源。。。。。。。
8、内置温度；；；；；；；；は低匙萑辉-20摄氏度下也能正常事情。。。。。。。
9、内置干燥加热系统，，，，，，可确保干燥剂饱和之后可通过装备加热活化再生，，，，，，从而无需替换干燥剂。。。。。。。
10、所有球阀为密封元件具有自动赔偿性能。。。。。。。
11、具有内置电磁阀停电；；；；；；；；すπ，，，，，，杜绝真空泵停电或电机咬死返油。。。。。。。
