1. 交流电流源（6*30A）

单相电流输出（有用值）	0--30A/相，，，，，，精度：0.1%  ±5mA
六相并联输出(有用值)	<160A/六相同相位并联输出
相电流长时间允许事情值(有用值)	10A
每相最大输出功率	320VA
六相并联电流最大输出功率	1300VA
六并电流最大输出允许事情时间	5S
频率规模	0--1000Hz，，，，，，精度0.01Hz
谐波次数	2--20次
相位	0--360°，，，，，，精度0.1°


2．直流电流源

直流电流输出

0--±10A/相，，，，，，精度：0.2%  ±5mA


3．交流电压源

单相电压输出（有用值）	0--300V/相，，，，，，精度：0.2%  ±5mV
线电压输出（有用值）	0--600V
相电压/线电压输出功率	40VA/60VA
频率规模	0--1000Hz，，，，，，精度：0.01Hz
谐波次数	2--20次
相位	0--360°，，，，，，精度：0.1°


4．直流电压源

单相电压输出幅值	0--±350V，，，，，，精度：0.2%  ±5mV
线电压输出幅值	0--700V
相电压/线电压输出功率	40VA/60VA

5．开关量端子

开关量输入端子	8对
空接点	1--20mA，，，，，，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号 有源接点：0-250V DC/AC
开关量输出端子	4对，，，，，，空接点，，，，，，遮断容量：DC:0-30V/5A，，，，，， AC:0-250V/5A


6．其他

时间规模	1ms--9999s，，，，，，丈量精度：1ms
单机体积重量	体积 335 x 270 x 165mm3，，，，，，9.5Kg
电源	AC220V±20%，，，，，，50/60Hz，，，，，，10A


7．交流电流事情时间

事情电流＜10A	事情时间≤60分钟
20A＞事情电流≥10A	事情时间≤70S
30A＞事情电流≥20A	事情时间≤15S
事情电流：30A	事情时间≤5S

1）知足现场合有试验要求。。。。。。。。本仪用具有标准的六相电压，，，，，，六相电流输出，，，，，，既可对古板的种种继电器及；；；；；；；；ぷ爸镁傩惺匝，，，，，，也可对现代种种微机；；；；；；；；ぞ傩兄种质匝，，，，，，特殊是对变压器差功；；；；；；；；ず捅缸酝蹲爸，，，，，，试验越发利便和完善。。。。。。。。
2）种种手艺指标完全抵达电力部揭晓的DL/T624-1997《继电；；；；；；；；の⒒褪匝樽爸檬忠仗跫》的标准。。。。。。。。
3）经典的Windows XP操作界面，，，，，，人机界面友好，，，，，，操作轻盈快捷；；；；；；；；高性能的嵌入式工业控制盘算机和10.4寸区分率为800×600的LED真彩显示屏，，，，，，可以提供富厚直观的信息，，，，，，包括装备目今的事情状态及种种资助信息等。。。。。。。。
4）本机Windows XP系统自带恢复功效，，，，，，阻止因不法关机或误操作等引起的系统瓦解。。。。。。。。

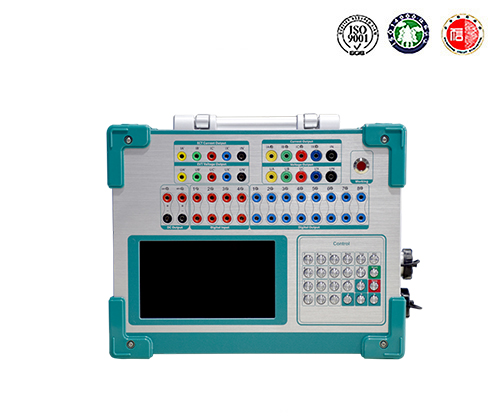

5）装备面板配有超薄型工业键盘和工业级轨迹鼠标，，，，，，可以象操作通俗PC机一样通过键盘或鼠标完成州操作。。。。。。。。
6）主控板接纳DSP+FPGA结构，，，，，，16位DAC输出，，，，，，对基波可爆发每周2000点的高密度正弦波，，，，，，大大改善了波形的质量，，，，，，提高了测试仪的精度。。。。。。。。
7）功放接纳高保真线性功放，，，，，，既包管了小电流的精度，，，，，，又包管了大电流的稳固。。。。。。。。
8）接纳USB接口直接和PC机通讯，，，，，，无须任何转接线，，，，，，利便使用。。。。。。。。
9）可毗连条记本电脑（选配）运行。。。。。。。。条记本电脑与工控机使用统一套软件，，，，，，无须重新学习操作要领。。。。。。。。
10）配有自力专用直流辅助电压源输出，，，，，，输出电压划分为110V（2A），，，，，，220V（1A）。。。。。。。。以提供应需要直流事情电源的继电器或；；；；；；；；ぷ爸檬褂谩！。。。。。。
11）具有软件自较准功效，，，，，，阻止了要翻开机箱通过调解电位器来校准精度，，，，，，从而大大提高了精度的稳固性。。。。。。。。
