变压器局部放电分类及试验目的
       电力变压器是电力系统中很主要的装备，，，，，，，通过局部放电丈量判断变压器的绝缘状态是相当有用的，，，，，，，并且已作为权衡电力变压器质量的主要检测手段之一。。。。。。。。
       高压电力变压器主要接纳油一纸屏障绝缘，，，，，，，这种绝缘由电工纸层和绝缘油交织组成。。。。。。。。由于大型变压器结构重大、绝缘很不匀称。。。。。。。。当设计不当，，，，，，，造成局部场强过高、工艺不良或外界缘故原由等因素造成内部缺陷时，，，，，，，在变压器内一定会爆发局部放电，，，，，，，并逐渐生长，，，，，，，后造成变压器损坏。。。。。。。。电力变压器内部局部放电主要以下面几种情形泛起：
(1)绕组中部油一纸屏障绝缘中油通道击穿；；；；；；；；
(2)绕组端部油通道击穿；；；；；；；；
(3)紧靠着绝缘导线和电工纸（引线绝缘、搭接绝缘，，，，，，，相间绝缘）的油间隙击穿；；；；；；；；
(4)线圈间（匝间、饼闻）纵绝缘油通道击穿；；；；；；；；
(5)绝缘纸板围屏等的树枝放电；；；；；；；；
(6)其他固体绝缘的爬电；；；；；；；；
(7)绝缘中渗入的其他金属异物放电等。。。。。。。。

因此，，，，，，，对已出厂的变压器，，，，，，，有以下几种情形须举行局部放电试验：
(1)新变压器投运前举行局部放电试验，，，，，，，检查变压器出厂后在运输、装置历程中有无绝缘损伤。。。。。。。。
(2)对大修或刷新后的变压器举行局放试验，，，，，，，以判断修理后的绝缘状态。。。。。。。。
(3)对运行中嫌疑有绝缘故障的变压器作进一步的定性诊断，，，，，，，例如油中气体色谱剖析有放电性故障，，，，，，，以及涉及到绝缘其他异常情形。。。。。。。。

丈量回路接线及基本要领
1、外接耦合电容接线方法
关于高压端子引出套管没有尾端抽压端或末屏的变压器可按图1所示回路毗连。。。。。。。。

图1：变压器局部放电测试仪外接耦合电容丈量方法

       110kV以上的电力变压器一样平常均为半绝缘结构，，，，，，，且试验电压较高，，，，，，，举行局部放电丈量时，，，，，，，高压端子的耦合电容都用套管取代，，，，，，，丈量时将套管尾端的末屏接地翻开，，，，，，，然后串入检测阻抗后接地。。。。。。。。丈量接线回路见图2或图3。。。。。。。。

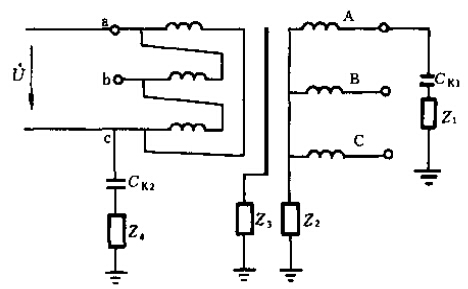

图2：变压器局部放电测试中性点接地方法接线

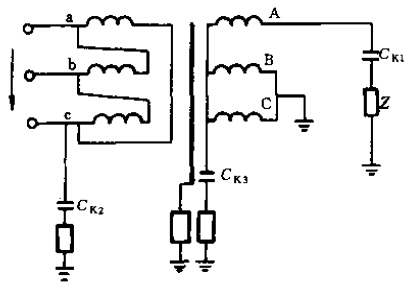

图3：变压器局部放电测试中性点支持方法接线

       图2于现实现场丈量时，，，，，，，通常接纳逐相试验法，，，，，，，试验电源一样平常接纳100~150Hz倍频电源发电机组。。。。。。。。当现场不具备倍频电源时，，，，，，，也可用工频逐相支持加压的方法举行试验，，，，，，，中性点支持要领接线见图3，，，，，，，由于大型变压器绝缘结构较量重大，，，，，，，用逐相加压的方法尚有助于判断故障位置。。。。。。。。
       加压要领可接纳低压侧加压，，，，，，，在高压侧感应获得试验电压。。。。。。。。用倍频电源加压时则可抵达对主绝缘和纵绝缘同时举行审核。。。。。。。。但若接纳工频电源举行试验，，，，，，，由于过励磁的限制，，，，，，，试验电压只能加到额定电压的1.1~1.2倍。。。。。。。。

2、多端子丈量要领

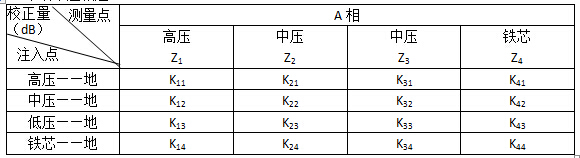

       当用电测法发明变压器保存有凌驾标准的量值或较大的个体脉冲时，，，，，，，可使用电测法多端校正、多点丈量来简陋地判断放电部位。。。。。。。。首先，，，，，，，使用分相测试判断放电在变压器的哪一相，，，，，，，然后在变压器的高压、中压、中性点套管的末屏以及铁芯接所在串入检测阻抗，，，，，，，在低压侧接一耦合电容(1000-6000pF)，，，，，，，串入检测阻抗，，，，，，，见图2和图3所示。。。。。。。。由此，，，，，，，在变压器作某一相试验时，，，，，，，就可有4-5个测点。。。。。。。。划分以高压对地、低压对地、中压对地、铁芯对地注入标准校正方波，，，，，，，响应地在各测点都划分测得某注入点方波的响应系数，，，，，，，并纪录各点的校正系数。。。。。。。。校正完毕后加压举行丈量，，，，，，，各个丈量点的测值都划分以某注入的校正系数来盘算。。。。。。。。若是各丈量点以某点校正的参数盘算出的几个效果值靠近，，，，，，，则放电位置就在该校正点周围。。。。。。。。例如在A相高压端子有一故障放电脉冲，，，，，，，以高压端校正时，，，，，，，划分在高压测点测得校正响应系数为K11，，，，，，，在中性点测得为K21，，，，，，，在铁芯侧测得系数为K41，，，，，，，在低压侧测得为K31，，，，，，，见表1，，，，，，，然后丈量时各点盘算值高压以K11盘算，，，，，，，中性点以K21计，，，，，，，铁芯以K31计，，，，，，，低压以K41计，，，，，，，由此盘算出的4个效果应相近。。。。。。。。

       大型变压器的局部放电丈量，，，，，，，由于现场装备条件差、滋扰大，，，，，，，瞄准确测试带来了一定的难题。。。。。。。。因此，，，，，，，怎样凭证现场的现实条件举行试验，，，，，，，接纳怎样的防滋扰步伐等，，，，，，，是试验中较主要的问题。。。。。。。。
